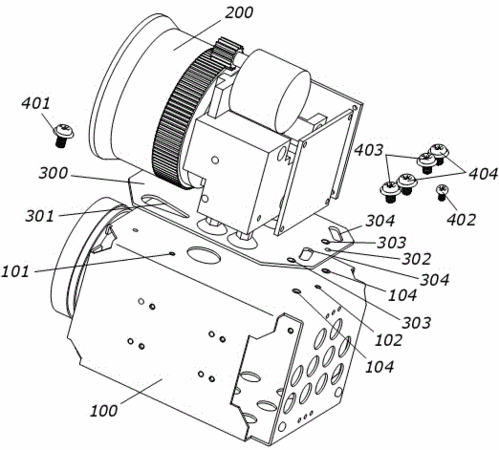

摘要：本發明公開了一種夜視補光燈光軸調整裝置，包括連接板、旋轉軸螺釘、初始定位螺釘、上下定位螺釘和左右定位螺釘；在旋轉軸螺釘和初始定位螺釘處于旋松的狀態下，通過上下定位螺釘調整連接板與攝像機之間的夾角，和以旋轉軸螺釘為軸心左右擺動連接板，由左右定位螺釘代替初始定位螺釘，與旋轉軸螺釘共同固定夜視補光燈。由于采用了連接板，在不需要調整夜視補光燈時，可通過旋轉軸螺釘和初始定位螺釘將夜視補光燈固定在攝像機上，而在需要調整夜視補光燈時，則通過調節上下定位螺釘和移動連接板進行上下左右調整，不僅連接夜視補光燈與攝像機之間的零部件較少，使得累計誤差減小，成本低廉，而且也大大方便了微調夜視補光燈光軸的控制精度。
- 專利類型發明專利
- 申請人深圳市保千里電子有限公司;
- 發明人莊敏;鹿鵬;
- 地址518109 廣東省深圳市寶安區龍華大浪街道華榮路德泰科技工業園1棟
- 申請號CN201210004507.5
- 申請時間2012年01月09日
- 申請公布號CN102566205A
- 申請公布時間2012年07月11日
- 分類號G03B15/03(2006.01)I;F21V14/02(2006.01)I;
