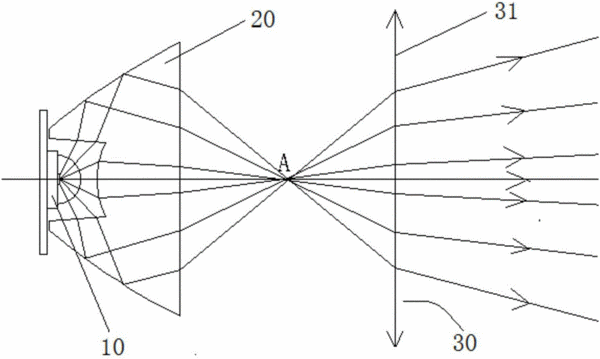

摘要：本實用新型提供了一種補光裝置，包括：補光燈；內部全反射透鏡，內部全反射透鏡罩設在補光燈的外周；角度調節結構，角度調節結構可移動地設置在內部全反射透鏡的出光側，且角度調節結構的光軸與內部全反射透鏡的光軸同軸或者相交形成小于10°的夾角。本實用新型中的補光裝置是通過一個光源來實現多個角度的補光的，減少了光源的數量，使得本實用新型的補光裝置的補光功率大大減小，且便于補光裝置進行散熱。本實用新型的補光裝置在變焦的過程中，由于角度調節結構能夠在補光燈的出光側移動，使得角度調節結構可以連續調節補光裝置的補光角度，從而實現不同焦距的均勻補光。
- 專利類型實用新型
- 申請人杭州?？低晹底旨夹g股份有限公司;
- 發明人楊坤;程廣偉;
- 地址310051 浙江省杭州市濱江區阡陌路555號
- 申請號CN201620703038.X
- 申請時間2016年07月01日
- 申請公布號CN205920309U
- 申請公布時間2017年02月01日
- 分類號G03B15/03(2006.01)I;F21V14/00(2006.01)I;F21V5/04(2006.01)I;F21Y115/10(2016.01)N;
