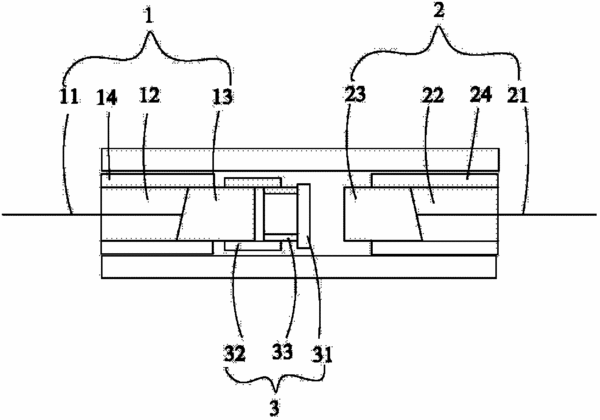

摘要：本發明適用于光學領域，提供了一種起偏器，包括相對設置的輸入準直器和輸出保偏準直器、位于二者之間的起偏器芯，以及套設于三者之外的外封管，起偏器芯包括一偏振片，輸入準直器和輸出保偏準直器均包括一光纖和尾纖以及位于尾纖端部的透鏡，透鏡呈柱狀且具有兩個端面，其中的一個端面與尾纖相對且為斜面，另一端面為球面，球面的曲率半徑為1.419～1.475mm；透鏡的直徑為1.5～1.8mm；透鏡的長度為2～2.98mm。本發明提供的起偏器通過特殊的透鏡設計大幅度的減小了出射光的偏向角，使其接近平行于透鏡的光軸傳輸，進而有效的提高了起偏器的消光比，該起偏器特別適用于各種光纖傳感器中，如光纖陀螺，光纖水聽器等。
- 專利類型發明專利
- 申請人深圳朗光科技有限公司;
- 發明人李泉;李成寬;郭開東;朱少軍;岳超瑜;
- 地址518055 廣東省深圳市南山區西麗紅花嶺工業北區A2棟3樓
- 申請號CN201110414920.4
- 申請時間2011年12月13日
- 申請公布號CN102566074A
- 申請公布時間2012年07月11日
- 分類號G02B27/28(2006.01)I;G02B6/32(2006.01)I;G02B6/27(2006.01)I;
