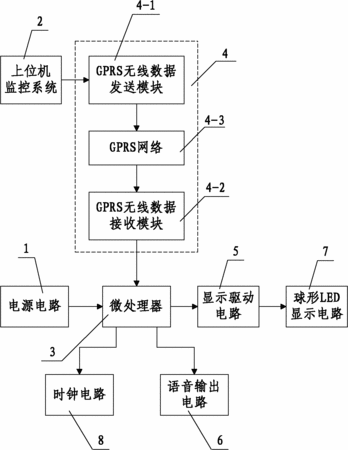

摘要：本實用新型公開了一種新型LED顯示裝置，包括給系統供電的電源電路、對LED顯示內容進行實時更換的上位機監控系統、用于顯示控制的微處理器和用于實現上位機監控系統與微處理器間數據無線傳輸的無線通信系統，微處理器的輸入端接時鐘電路，微處理器的輸出端接顯示驅動電路和語音輸出電路，顯示驅動電路的輸出端接球形LED顯示電路；無線通信系統由GPRS無線數據發送模塊和GPRS無線數據接收模塊構成；球形LED顯示電路為將球按照經緯度的方式進行切割并在每一個經度與緯度的交點上放置一個LED像素筒而實現的球形LED顯示屏。本實用新型結構簡單，設計合理，使用方便，能夠有效地解決現有技術中顯示裝置的不合理所造成的擁堵問題，使用效果好，便于推廣使用。
- 專利類型實用新型
- 申請人陜西亞泰電器科技有限公司;
- 發明人李和云;劉銀杰;
- 地址710075 陜西省西安市高新區錦業路69號創業研發園C區1號瞪羚谷B棟502室
- 申請號CN201020664239.6
- 申請時間2010年12月16日
- 申請公布號CN202018801U
- 申請公布時間2011年10月26日
- 分類號G09F19/00(2006.01)I;G09F25/00(2006.01)I;G09F9/33(2006.01)I;G09G3/32(2006.01)I;
