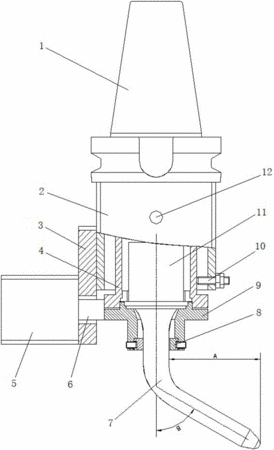

摘要:本實用新型涉及一種新型超聲加工裝置,包括外殼、內套、壓蓋、換能器、變幅桿和伸縮裝置,內套設置于外殼內,換能器設置在內套里并通過壓蓋固定,換能器連接變幅桿且變幅桿的前端伸出壓蓋外,伸縮裝置設置在外殼一側并連接內套和壓蓋,可帶動內套在外殼內移動。變幅桿伸出壓蓋外的部分呈彎曲結構,可實現變幅桿彎曲狀態下仍能在輸出端獲得理想的輸出振幅,很好地解決了傳統變幅桿的輸出端與其軸線呈垂直狀態無法對狹小空間內部部位進行表面加工或應力消除的問題;本實用新型新型超聲加工裝置可以對諸如航空零件的機匣類零件進行應力消除,或對一些狹小空間的金屬工件表面進行超聲波加工,其結構設計巧妙,效果顯著,作用明顯。
- 專利類型實用新型
- 申請人山東華云機電科技有限公司;
- 發明人柏士增;謝祥科;王陽;趙志明;劉秀娟;
- 地址250101 山東省濟南市高新區新濼大街1166號奧盛大廈1#樓21層
- 申請號CN201621014557.1
- 申請時間2016年08月31日
- 申請公布號CN206047490U
- 申請公布時間2017年03月29日
- 分類號B23P9/04(2006.01)I;
