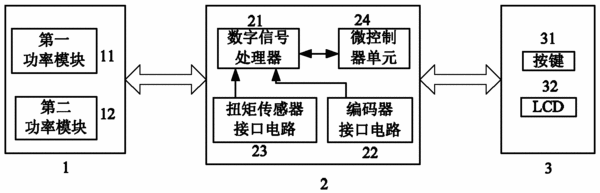

摘要：本發明提供了一種電力測功機的加載裝置，包括雙PWM功率電路和控制電路，控制電路通過電纜連接雙PWM功率電路，控制電路包含數字信號處理器、編碼器接口電路和扭矩傳感器接口電路，其特征在于，數字信號處理器分別與編碼器接口電路和扭矩傳感器接口電路相連，扭矩傳感器接口電路采集扭矩傳感器的扭矩信號，并將扭矩信號傳送到數字信號處理器，編碼器接口電路用于從加載電機接收轉速信號，并將轉速信號傳送到數字信號處理器。本發明采用了扭矩閉環控制，加載扭矩控制精度可達0.1％FS，通過采用高精度編碼器接口，測量精度可達0.1rpm，此外，通過采用一體化設計，本發明不需要扭矩轉速測試儀或上位機，即可通過本身的界面觀測和分析數據。
- 專利類型發明專利
- 申請人武漢華中數控股份有限公司;
- 發明人彭瑞;雷力;湯前進;
- 地址430223 湖北省武漢市東湖開發區廟山小區華中科技大學科技園
- 申請號CN201110302771.2
- 申請時間2011年09月29日
- 申請公布號CN102401712A
- 申請公布時間2012年04月04日
- 分類號G01L3/24(2006.01)I;
