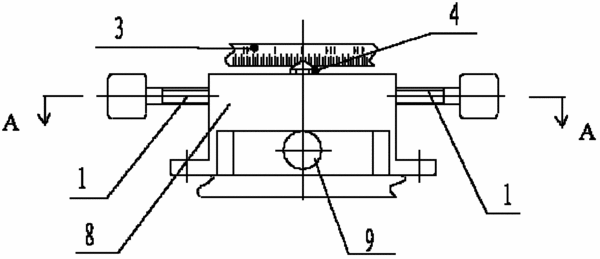

摘要：本發明屬于機械機構的精度設計，具體公開了一種用于懸浮升降平臺的工作臺微調鎖緊機構。它包括固定在工作臺上的度盤和摩擦盤，以及微調鎖緊機座；微調鎖緊機座兩側有微調螺釘，微調鎖緊機座內設有扇形塊。摩擦盤的部分圓弧位于扇形塊的槽內；微調鎖緊機座的下層設有鎖緊螺母。通過設計微調鎖緊機座、扇形塊、圓形銅塊和鎖緊手柄等結構的設計，使得工作臺可進行方位角度的定位、并可微調鎖緊。整個裝置結構緊湊，角度分辨力高，最高可達0.25°；摩擦盤、扇形塊、圓形銅塊等組成的鎖緊結構的設計鎖緊力巨大，完全將摩擦盤抱死，將工作臺鎖緊，同時其微調操作過程簡單，被測產品可在不同方位角度進行測試，鎖緊可靠，測試與使用效果良好。
- 專利類型發明專利
- 申請人北京航天計量測試技術研究所;中國運載火箭技術研究院;
- 發明人劉鵬;陳非;高金峰;
- 地址100076 北京市豐臺區南大紅門路1號
- 申請號CN201110332459.8
- 申請時間2011年10月27日
- 申請公布號CN102398875A
- 申請公布時間2012年04月04日
- 分類號B66F7/28(2006.01)I;G01M99/00(2011.01)I;
