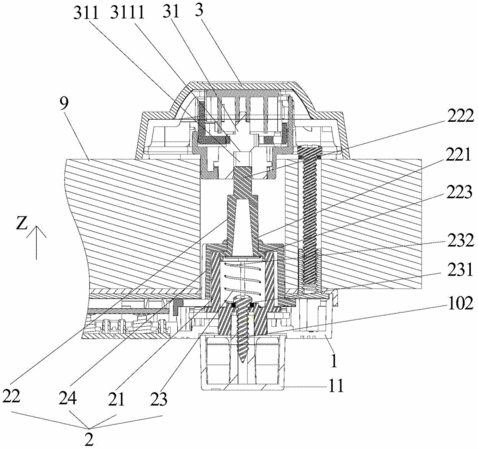

摘要：本實用新型公開了一種組合式電子鎖，包括鎖體面板、與該鎖體面板連接的連接結構和與鎖體面板相互獨立的鎖芯；鎖體面板包括旋鈕，鎖芯包括鎖芯轉動塊和與該鎖芯轉動塊連接的鎖制部；連接結構包括轉動凸輪、設于轉動凸輪腔體內的連接桿和套設在轉動凸輪上的定位套；轉動凸輪底部連接旋鈕，定位套從轉動凸輪的頂部套設在轉動凸輪上，連接桿下部設有用于和定位套內表面卡接的卡位，防止連接桿滑出轉動凸輪；連接桿上部伸出定位套并插入鎖芯轉動塊的連接槽中，實現連接結構連接鎖芯轉動塊；旋鈕通過連接結構帶動鎖芯轉動塊轉動。本實用新型采用以上結構，鎖體面板和鎖芯分開獨立設計，增強電子鎖的通用性。
- 專利類型實用新型
- 申請人廣州國?？萍加邢薰?
- 發明人李錦恭;鐘長林;范石權;
- 地址510000 廣東省廣州市天河區柯木塱南路5號101-201房
- 申請號CN201520077929.4
- 申請時間2015年02月03日
- 申請公布號CN204754488U
- 申請公布時間2015年11月11日
- 分類號E05B49/00(2006.01)I;E05B15/00(2006.01)I;H01M2/04(2006.01)I;
