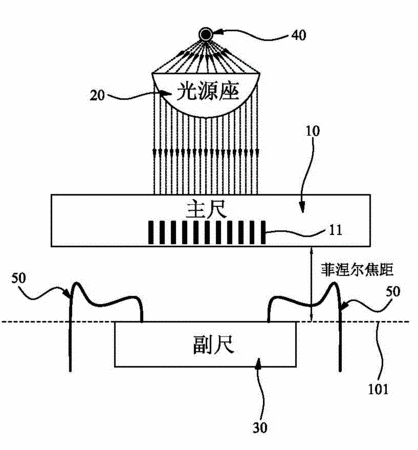

摘要：本發明公開一種自我對準之光學式編碼器，包括有光源、主尺、光源座和副尺，該光源座和副尺分別設于主尺的兩側，該光源發出的光透過光源座輸出平行光，該平行光照于主尺上的光柵條紋上；該光源座相對主尺于主尺外形成有菲涅爾焦平面，該副尺位于該菲涅爾焦平面上；藉此，通過于主尺上設置光柵條紋，并將副尺設于菲涅爾焦平面上，一方面使得主尺與副尺之間的距離有效增大，便于引出線通過邦定的方式與副尺固定連接，從而降低了引出線與副尺之間連接固定的難度，還可提升邦定的質量，提高產品的穩定性和可靠性；另一方面，從主尺上透射出的光線最大限度地聚焦到副尺上，使得副尺接收到的光線能夠達到最理想的效果，有利于提高測量信號的穩定性。
- 專利類型發明專利
- 申請人廣東萬濠精密儀器股份有限公司;
- 發明人巫孟良;
- 地址523000 廣東省東莞市長安鎮廈邊管理區上朗路廣東萬濠精密儀器股份有限公司
- 申請號CN201010617683.7
- 申請時間2010年12月31日
- 申請公布號CN102128642A
- 申請公布時間2011年07月20日
- 分類號G01D5/26(2006.01)I;
