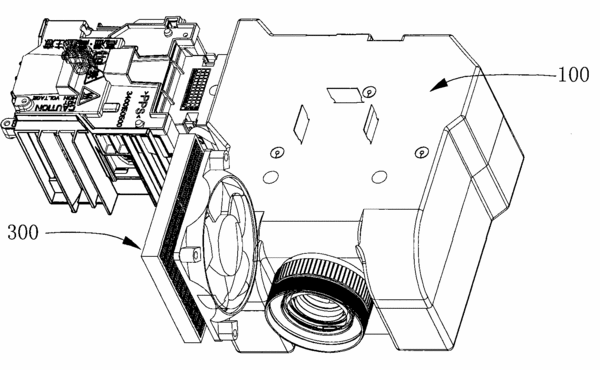

摘要：一種LCD投影機液冷散熱系統，包括光學主體和密封光學主體并傳導光學主體產生熱量的密封體，密封體包括密封盒體、導熱裝置和連接導熱裝置的液冷散熱裝置；液冷散熱裝置包括液冷散熱器、冷卻液泵以及連接液冷散熱器和冷卻液泵的冷卻管路；導熱裝置包括風扇、以及與風扇相對設置的熱交換器；密封盒體收容光學主體和導熱裝置，與導熱裝置連接的液冷散熱裝置設置在密封盒體的外部；冷卻管路迂回貫穿熱交換器。該系統通過導熱裝置以及液冷散熱裝置的配合散熱作用，使得光學主體的溫度降低，達到LCD投影機最佳的工作溫度；另外，密封盒體收容光學主體，且有較好的密封性，進一步避免了塵埃、灰塵對光學主體的污染，達到即能夠防塵又能夠降低溫度的效果。
- 專利類型發明專利
- 申請人深圳雅圖數字視頻技術有限公司;
- 發明人曾萬軍;
- 地址518100 廣東省深圳市南山區南新中三道二號深圳軟件園七棟三層
- 申請號CN201010230793.8
- 申請時間2010年07月19日
- 申請公布號CN101986202B
- 申請公布時間2012年06月27日
- 分類號G03B21/16(2006.01)I;H05K7/20(2006.01)I;
