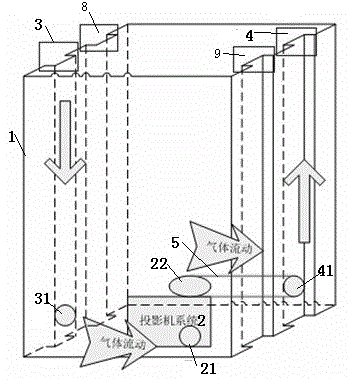

摘要：本發明屬于背投影拼接技術領域，具體涉及一種背投箱散熱結構及帶該散熱結構的背投拼接墻散熱系統。一種背投箱散熱結構，所述背投箱內設置有投影機系統，在投影機系統上對應設置進風口和出風口，在背投箱的一個側面上開有冷風凹槽，在相對的側面上開有熱風凹槽；冷風凹槽上設置有與背投箱內部相通的冷風口，熱風凹槽上設置有與背投箱內部相通的熱風口。本發明的冷風凹槽和熱風凹槽設置在背投箱相對側面，能夠保證光線在背投箱內投影機所輸出的畫面正常反射投影光柵，其不占用背投箱內部空間，保證了投影機系統的散熱空間，而且設置在背投箱側面，遠離投影機系統，散熱效果好，能保證光源的亮度均勻變化并且滿足衰減規格和壽命規格。
- 專利類型發明專利
- 申請人廣東威創視訊科技股份有限公司;
- 發明人胡軍模;曹成芳;
- 地址510663 廣東省廣州市高新技術產業開發區彩頻路6號
- 申請號CN201210190290.1
- 申請時間2012年06月11日
- 申請公布號CN102722070A
- 申請公布時間2012年10月10日
- 分類號G03B21/16(2006.01)I;H05K7/20(2006.01)I;
