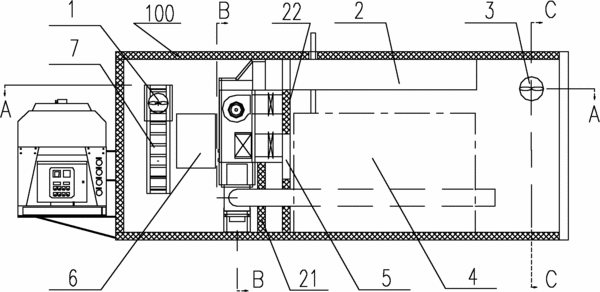

摘要:本發明公開了一種極端低溫環境試驗方艙,包括一集裝式箱體、電控柜、內室風道、制冷機組、冷風循環系統及控制系統。箱體自左至右依次通過左、右隔板分割成操作室、中隔室及測試室。操作室中安裝電控柜;中隔室作為氣體混合及熱量傳遞中心;測試室中安裝待測機組,該測試室的前、后側面的上部分別開設一測試室進風口,該測試室進風口內安裝有配備變頻器的風機;測試室的前側面上還開設一測試室百葉窗;內室風道位于測試室的上部,該內室風道的一端與內室風道進風口相接,另一端位于測試室內;制冷機組的外機安裝在試驗方艙的左端面外,制冷機組的蒸發器安裝在中隔室的中部,該蒸發器的上部與內室風道相通,下部與中隔層進風口相接。
- 專利類型發明專利
- 申請人上??铺╇娫垂煞萦邢薰?
- 發明人張清正;蔡行榮;莊衍平;郭國良;
- 地址201703 上海市青浦區青浦工業園區崧華路888號
- 申請號CN201010510080.7
- 申請時間2010年10月15日
- 申請公布號CN101963626B
- 申請公布時間2012年01月25日
- 分類號G01R1/02(2006.01)I;G01R31/00(2006.01)I;
