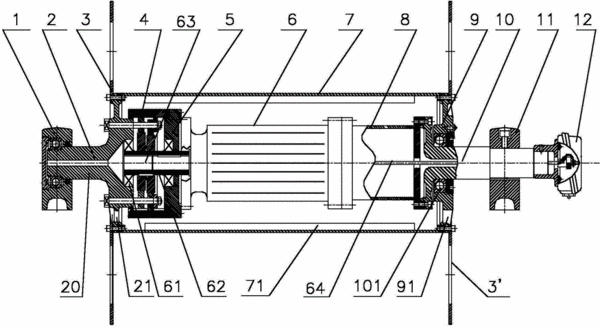

摘要：本實用新型公開了一種結構簡單、使用壽命長的內裝式電動電纜絞盤，包括繞線滾筒、電動機及減速器。繞線滾筒的前、后筒口分別安裝驅動軸蓋和后筒蓋；驅動軸蓋包括安裝在繞線滾筒的前筒口的前筒蓋和一體連接在前筒蓋的前端并安裝在前支承座上的前驅動軸；電動機為直流電機并同軸地設在繞線滾筒的內腔，該電動機的后端依次通過一個接筒和一個后固定軸安裝在后固定座上，該電動機的輸出軸通過驅動軸蓋的前驅動軸安裝在前支承座上；減速機為活齒行星減速器并包括中心輪外殼、偏心輪及若干活齒輪，偏心輪套裝在電動機的輸出軸上；中心輪外殼固定在電動機的前端面上；活齒通過銷軸連接在驅動軸蓋上，以使通過驅動軸蓋帶動繞線滾筒轉動。
- 專利類型實用新型
- 申請人上?？铺╇娫垂煞萦邢薰?
- 發明人楊少琴;莊衍平;
- 地址201703 上海市青浦區工業園區崧華路688號
- 申請號CN201420165295.3
- 申請時間2014年04月08日
- 申請公布號CN203820197U
- 申請公布時間2014年09月10日
- 分類號B65H75/34(2006.01)I;
