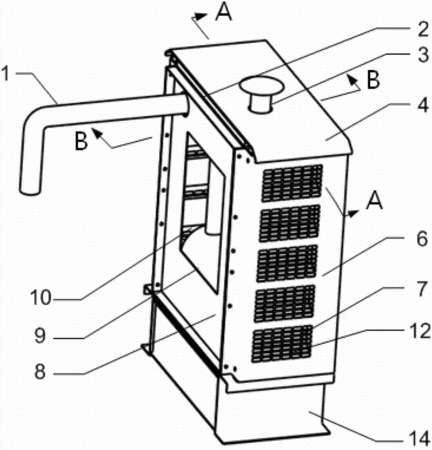

摘要:本實用新型公開了一種柴油發電機組的排風室,包括由隔板、左側板、右側板、頂板、底板及背板。所述左側板和右側板上分別設有機箱排風口;所述左側板的內側和右側板的內側分別在對應所述機箱排風口的位置安裝有導風槽;所述頂板上設有排煙口,并且頂板與所述左側板的結合部及與所述右側板的結合部分別設有頂部排風口;所述隔板上設有正對著柴油機的氣缸風扇口并靠近柴油機的散熱水箱的通風口;所述底板上安裝一消聲器,該消聲器分別與所述排煙口及柴油機的煙道連接。本實用新型的柴油發電機組的排風室不但保證了機組的通風冷卻,還減少了對外界環境的噪聲污染,并能有效防止雨水濺入。
- 專利類型實用新型
- 申請人上??铺╇娫垂煞萦邢薰?
- 發明人徐利梅;莊衍平;張鴻;李學生;李安靜;趙培東;
- 地址201703 上海市青浦區工業園區崧華路688號
- 申請號CN201320224218.6
- 申請時間2013年04月27日
- 申請公布號CN203214161U
- 申請公布時間2013年09月25日
- 分類號F01P11/00(2006.01)I;F02B63/04(2006.01)N;
