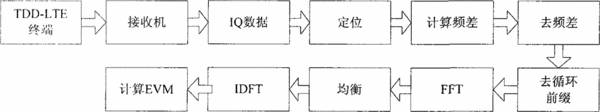

摘要:本發明公開了一種TDD-LTE終端上行共享信道的矢量幅度誤差測量方法和裝置,其方法如下:截取接收信號的一部分與本地參考符號進行相關,根據相關峰的位置確定接收信號的起始位置,提取出一個時隙的信號;利用循環前綴求頻率誤差;并對信號做去除頻率誤差處理;去除每個符號的循環前綴;進行FFT變換,并取出已分配的物理資源塊中的復值符號塊;將提取出的復值符號塊進行粗均衡,將粗均衡后的信號經過IDFT變換,畫出星座圖,由星座圖映射的方法得到參考信號;由得到的參考信號和復值符號塊求得的均衡系數對復值符號塊進行細均衡,得到測量信號;再根據測量信號和參考信號計算誤差矢量幅度。本發明實現過程簡單、計算速度快、耗時短。
- 專利類型發明專利
- 申請人湖北眾友科技實業股份有限公司;
- 發明人王波;錢甜甜;張家平;王海;田永波;
- 地址430070 湖北省武漢市洪山區珞獅路32-71號
- 申請號CN201010261417.5
- 申請時間2010年08月18日
- 申請公布號CN101925103B
- 申請公布時間2013年01月16日
- 分類號H04W24/08(2009.01)I;H04L27/26(2006.01)I;H04L1/00(2006.01)I;
