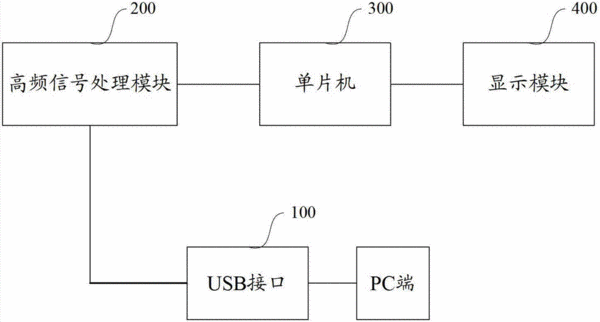

摘要：本實用新型提供一種可監控流量的3G上網卡，包括：與個人計算機PC端相連的通用串行總線USB接口；與所述USB接口的正極數據線連接口或負極數據線連接口相連，采集所述3G上網卡收發的3G高頻信號，放大所述3G高頻信號，將所述放大的3G高頻信號整理成方波信號并輸出的高頻信號處理模塊；與所述高頻信號處理模塊相連，接收所述方波信號，以計數器工作模式計算所述方波信號中的脈沖個數，將計算出的脈沖個數轉換為所述3G高頻信號對應的數據流量，保存并輸出所述數據流量的單片機；與所述單片機相連，顯示所述單片機輸出的數據流量的顯示模塊。本實用新型實現了3G上網卡對自身所使用的上網流量的計算。
- 專利類型實用新型
- 申請人西華大學;
- 發明人何昊陽;孫華;胡建東;趙興虎;鄧家駿;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201220253677.2
- 申請時間2012年05月31日
- 申請公布號CN202873070U
- 申請公布時間2013年04月10日
- 分類號H04W24/08(2009.01)I;H04W88/02(2009.01)I;H04L1/00(2006.01)I;
