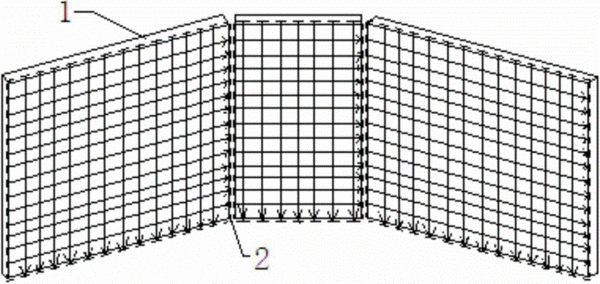

摘要：本實用新型涉及紅外觸摸屏領域。緊湊型多屏拼接紅外觸摸屏系統，包括至少兩塊液晶屏，以及紅外對射觸摸屏系統；兩塊所述液晶屏相鄰排布，且兩個液晶屏的顯示面存在大于3度的夾角；兩套所述紅外觸摸屏感應系統，分別包括四條LED陣列；一所述紅外觸摸屏感應系統的一LED陣列，與另一條所述紅外觸摸屏感應系統的LED陣列相鄰；相鄰的兩條LED陣列的LED燈管凸出在兩個所述液晶屏的前方，相鄰的兩條LED陣列的電路板位于兩個所述液晶屏的后方或側方。本實用新型優化了現有的拼接屏的結構，通過燈管凸出、電路板后置的方式，允許在兩套紅外觸摸屏感應系統之間不設邊框，提高了拼接屏的觀看效果。
- 專利類型實用新型
- 申請人上海優熠電子科技有限公司;
- 發明人周愛國;周全;程抒一;崔穎哲;
- 地址200433 上海市楊浦區翔殷路128號11號樓C座214-9室
- 申請號CN201420141545.X
- 申請時間2014年03月26日
- 申請公布號CN203870597U
- 申請公布時間2014年10月08日
- 分類號G06F3/042(2006.01)I;
