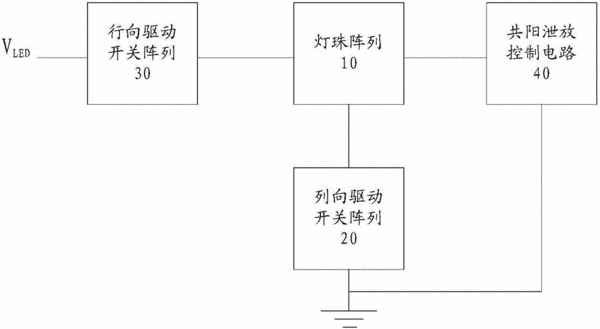

摘要：本實用新型公開了一種顯示電路。其中，該顯示電路包括：燈珠陣列；列向驅動開關陣列；行向驅動開關陣列；共陽泄放控制電路，其中，共陽泄放控制電路的一端與燈珠陣列中處于行向的燈珠的第二端相連接，共陽泄放控制電路的另一端接地，其中，共陽泄放控制電路包括恒流源、二極管和電阻，二極管的第一端與燈珠陣列中處于行向的燈珠的第二端相連接，二極管的第二端與恒流源的第一端相連接，并且二極管的第二端與電阻的第一端相連接，電阻的第二端與恒流源的第二端連接至電源，恒流源的接地端接地。本實用新型解決了現有技術中不合理的泄放方式導致LED顯示屏顯示異常的技術問題。
- 專利類型實用新型
- 申請人利亞德光電股份有限公司;
- 發明人魏洪亮;
- 地址100091 北京市海淀區正紅旗西街9號
- 申請號CN201620207591.4
- 申請時間2016年03月17日
- 申請公布號CN205595033U
- 申請公布時間2016年09月21日
- 分類號G09G3/32(2016.01)I;
