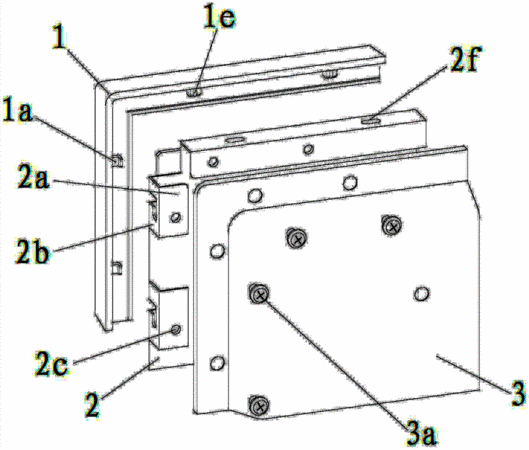

摘要：本實用新型提供一種等離子電視固定結構，包括面框、等離子模組、后蓋和螺釘，在等離子模組的四周設置有連接板，連接板包括支撐面和連接面，后蓋與連接面通過螺釘連接，連接面向內側折彎，在連接面上設置有與螺釘相匹配的螺紋孔；在左、右兩側的支撐面上設置有若干個卡槽，卡槽為由導向部和限位部組成的“廠”形結構，在面框左右兩側的側壁內表面設置有與卡槽對應的限位件。取消了邊框內的螺釘柱，只有后蓋和連接面通過螺釘連接，等離子模組與面框通過卡接的方式固定連接，這種安裝方式降低了對邊框的寬度要求，邊框更窄，增加了圖像顯示區所占面框面積的比例，同時降低了原材料使用量。
- 專利類型實用新型
- 申請人四川長虹電器股份有限公司;
- 發明人湯毅;
- 地址621000 四川省綿陽市高新區綿興東路35號
- 申請號CN201220618745.0
- 申請時間2012年11月21日
- 申請公布號CN202979135U
- 申請公布時間2013年06月05日
- 分類號H04N5/64(2006.01)I;
