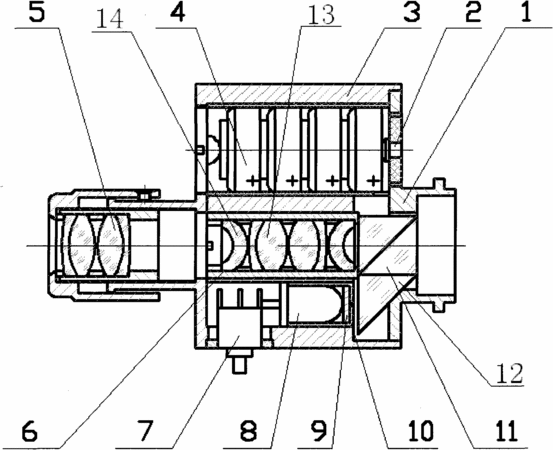

摘要：本發明屬于一種全站儀、普通經緯儀的自準直測量裝置，具體涉及一種高倍率準直目鏡。本發明的優點是，在光路中加入了兩塊彎月透鏡平視場，以至能獲得清晰的像，而且調焦輪能較易調至清晰位置。由于加入了十字形光闌，背景光明顯減弱，不易造成操作者眼睛疲勞，具有較高的對比度，并且在找返回像時更加容易。具有較高的放大率，當用30倍目鏡，分劃板為單雙線結構時，可用兩像的單線與雙線對準，對準誤差為0.3″。當分劃板為單線時，由于兩黑線的對準是不利的對線形式對準誤差為0.9″，準直目鏡的結構小巧不會破壞望遠鏡對儀器橫軸的平衡。
- 專利類型發明專利
- 申請人北京航天計量測試技術研究所;
- 發明人王震;李政陽;孫方金;
- 地址100076 北京市豐臺區南大紅門路一號
- 申請號CN200810179147.6
- 申請時間2008年11月27日
- 申請公布號CN101738719A
- 申請公布時間2010年06月16日
- 分類號G02B25/02(2006.01)I;G01C1/00(2006.01)I;G01C1/02(2006.01)I;
