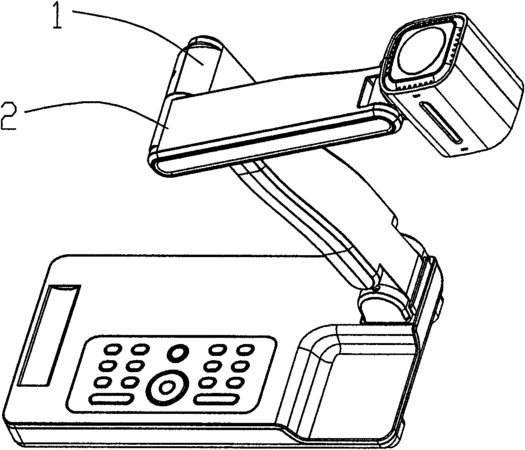

摘要:本發明涉及鉸鏈的轉軸裝置領域,一種具有自鎖功能的單側轉軸裝置,主要包括上臂桿和下臂桿,上臂桿和下臂桿之間通過轉軸裝置鉸接,所述轉軸裝置主要包括轉軸、支架I和支架II,支架I和支架II穿在轉軸的腰型軸肩上,并通過腰型軸肩端部的螺母固定,螺母與支架I之間設有墊片I、彈墊I、彈墊II和墊片II,支架I與支架II之間依次設有限位墊片I9、支架間隔塊和限位墊片II,支架II與轉軸的接觸處設有凸體彈片。本發明有益的效果是:本發明的結構使鉸鏈的構件在工作位置相對位置保持固定,并且具有自鎖功能,整個工作過程中,臂桿構件在轉動過程平穩無晃動,操作也非常方便簡捷。
- 專利類型發明專利
- 申請人杭州華銀視訊科技有限公司;
- 發明人全建勛;
- 地址310012 浙江省杭州市下沙經濟開發區8號大街2號1幢
- 申請號CN200910155756.2
- 申請時間2009年12月25日
- 申請公布號CN101709740A
- 申請公布時間2010年05月19日
- 分類號F16C11/10(2006.01)I;
