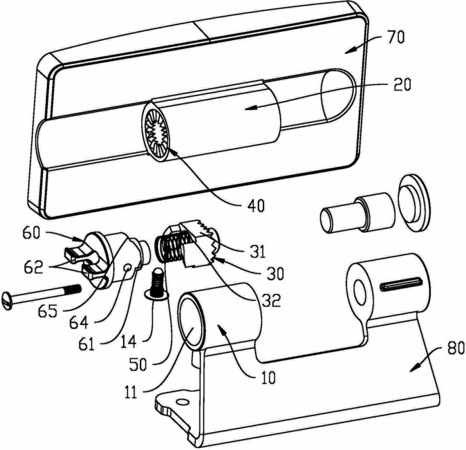

摘要:本實用新型涉及一種自鎖式轉軸結構,包括第一轉動座、第一轉軸、第二轉軸以及鎖緊塊。第一轉動座上設有第一軸孔;第一轉軸周向定位地設置在第一軸孔內并可沿第一轉動座的軸向來回移動;第二轉軸與第一轉軸同軸設置并與第一轉動座可轉動地連接,第二轉軸與第一轉軸相對設置,且相對的端面相互嚙合;第一彈性件設置在第一轉動座上并與第一轉軸相抵,以提供一個保持與第二轉軸嚙合的彈性力;鎖緊塊可在第一位置和第二位置之間來回轉動地設置在第一轉動座上,鎖緊塊包括與第一轉軸相抵的抵擋部。鎖緊塊在第一位置時,第二轉軸和第一轉軸周向定位;鎖緊塊在第二位置時,第二轉軸能相對第一轉軸轉動,實現了第一轉軸和第二轉軸的自鎖和轉動。
- 專利類型實用新型
- 申請人海能達通信股份有限公司;
- 發明人何永紅;耿少偉;王雅莉;
- 地址518057 廣東省深圳市南山區高新技術產業園北區北環路海能達大廈
- 申請號CN201420849434.4
- 申請時間2014年12月26日
- 申請公布號CN204512174U
- 申請公布時間2015年07月29日
- 分類號F16C11/10(2006.01)I;
