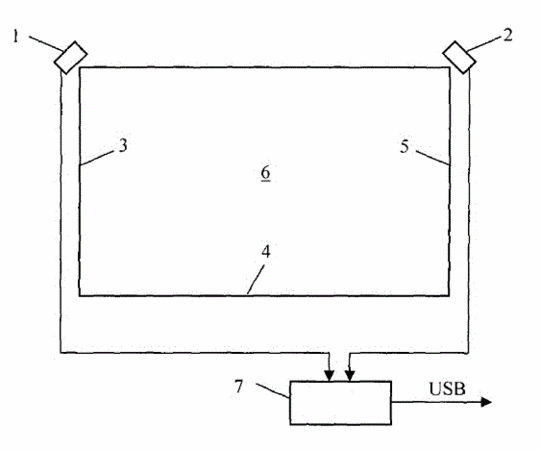

摘要:本實用新型涉及一種光學觸摸屏,它由圖像掃描裝置、邊框條、普通書寫白板組成,通過安裝在普通白板邊角上的二個或以上的圖像傳感器對相對的邊框條進行圖像掃描,通過裝飾內側邊框為灰階獲得參考的觸摸平面,當物體迸入觸摸區域時,邊框條中的灰階邊緣將引起破壞,由破壞點可以得出物體在兩個攝像裝置間的相交角度,并通過三角計算法獲得物體在白板區域的位置。本實用新型釆用了白板固有的邊框進行圖像檢測,在不增加額外電子裝置情況下,實現了電子白板的交互信息。此外系統還進一步引入移動檢測和顏色識別,前者提高檢測檢測的準確性,后者提供電子智能顏色筆功能。
- 專利類型實用新型
- 申請人杭州華銀教育多媒體科技股份有限公司;
- 發明人徐榮輝;陳吉慶;全建勛;
- 地址310018 浙江省杭州市下沙經濟技術開發區8號大街2號1幢
- 申請號CN201220385921.0
- 申請時間2012年08月06日
- 申請公布號CN202815785U
- 申請公布時間2013年03月20日
- 分類號G06F3/042(2006.01)I;
