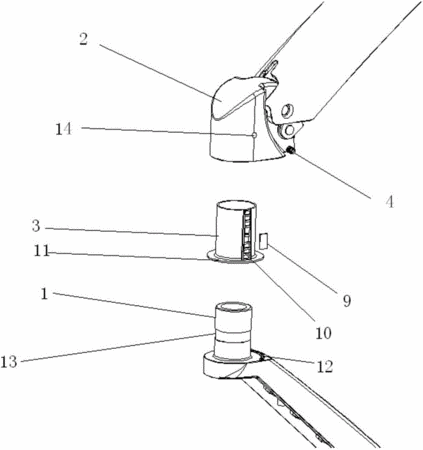

摘要：本實用新型公開了一種顯示器支架用轉軸定位調節機構，包括固定安裝于后手臂上的凸柱、位于前手臂上的軸套和止頂件，所述凸柱圓周外側壁上形成有至少一圈環形的內凹槽結構，軸套能夠轉動的套設于凸柱圓周外側，止頂件能夠沿凸柱徑向移動安裝于軸套上，止頂件一端能夠伸入凸柱的內凹槽結構內并緊抵其底面上，本實用新型通過在前手臂軸套內圓周方向止動設置襯套，通過止頂件頂著襯套側壁上的彈性卡件卡入后手臂凸柱的內凹槽結構內，通過彈性卡件與內凹槽結構底面的摩擦力實現前后手臂相對角度的旋轉和定位，結構簡單，長期使用也不會發生松動使角度調節功能失效，且彈性卡件還實現了軸套和凸柱的軸向定位，避免前手臂向上滑出后手臂凸柱。
- 專利類型實用新型
- 申請人昆山泓杰電子股份有限公司;
- 發明人常曉杰;
- 地址215333 江蘇省蘇州市昆山市開發區蓬朗新星南路58號
- 申請號CN201620911319.4
- 申請時間2016年08月22日
- 申請公布號CN205956202U
- 申請公布時間2017年02月15日
- 分類號F16C11/10(2006.01)I;F16C11/12(2006.01)I;F16M11/06(2006.01)I;F16M11/16(2006.01)I;
