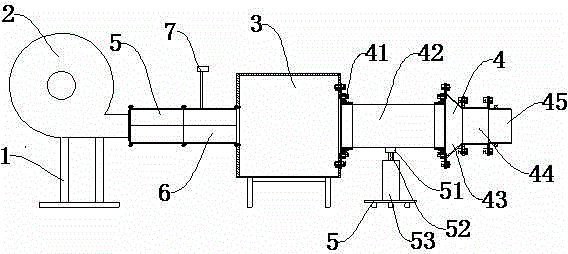

摘要：本實用新型涉及一種壓力降試驗臺，具有安裝在豎直立架上的風機，在所述風機的出口處依次安裝有緩沖罐、閥門變徑組件，在所述風機的出口與緩沖罐的進口之間依次連接有流量計連接管、流量計安裝管，在所述流量計安裝管上安裝有流量計，所述閥門變徑組件具有通過平面對焊鋼制管法蘭安裝在緩沖罐的出口處的連接管，在所述連接管的端口依次安裝有錐形變徑筒、閥門、安裝端部，在所述連接管的下方的側壁上安裝有支撐組件，所述支撐組件具有由上至下依次設置的V形滑塊、螺桿、支撐座。本實用新型結構簡單，設計合理，拆卸和安裝均比較快捷，能夠迅速準確得到實驗數據。
- 專利類型實用新型
- 申請人承德市精密試驗機有限公司;
- 發明人于東;聶洪海;朱金峰;凌軍;王曉軍;王建昌;劉志;
- 地址067000 河北省承德市雙橋區高廟三道溝
- 申請號CN201520125187.8
- 申請時間2015年03月04日
- 申請公布號CN204422195U
- 申請公布時間2015年06月24日
- 分類號G01M13/00(2006.01)I;G01F1/34(2006.01)I;
