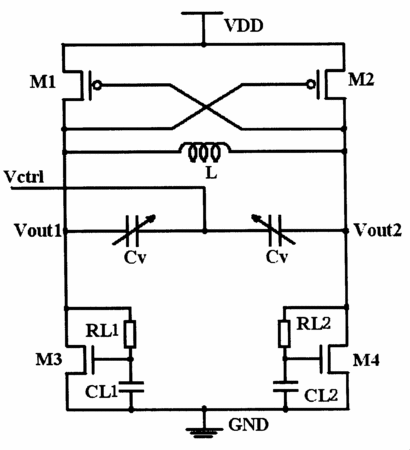

摘要：本發明公開了一種壓控振蕩器，包括：四個晶體管、集成的片上電感和兩個對稱的可變電容；其中，兩個晶體管通過交叉耦合實現負阻提供能量使得電感和可變電容組成的LC回路振蕩，通過改變可變電容的電容值，以獲得不同的振蕩器輸出頻率；還包括兩個相同值的電阻和兩個相同值的電容，剩下的一個晶體管的柵端同時連接到一個電阻的一端和一個電容的一端，它們共同組成一個有源電感；剩下的另一個晶體管的柵端同時連接到另一個電阻的一端和另一個電容的一端，它們共同組成另一個有源電感；這兩個有源電感為壓控振蕩器提供偏置電流。本發明提高了壓控振蕩器的調諧范圍，降低了相位噪聲。
- 專利類型發明專利
- 申請人北京六合萬通微電子技術股份有限公司;
- 發明人王海永;吳南健;壽國梁;
- 地址100083 北京市海淀區知春路27號量子芯座18層
- 申請號CN200610171528.0
- 申請時間2006年12月30日
- 申請公布號CN101212198B
- 申請公布時間2011年06月15日
- 分類號H03B5/04(2006.01)I;H03B5/12(2006.01)I;H03L7/099(2006.01)I;
