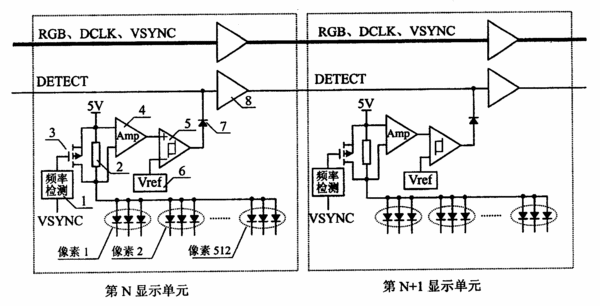

摘要：一種LED屏壞點檢測方法及其所用的電路，通過在顯示單元之間設置一條單向級連的檢測信號線，保證壞點檢測精確定位到單個LED。所述壞點檢測電路包括頻率檢測電路、檢測電阻、PMOS場效應管、差分運算放大器、比較器、基準電源、二極管和驅動器，其中，頻率檢測電路的輸出端接PMOS場效應管的柵極，在PMOS場效應晶體管的源漏極之間連接檢測電阻，檢測電阻的兩端連接差分運算放大器，差分運算放大器的輸出端連接到比較器的正向輸入端，比較器的反向輸入端連接基準電源，輸出端連接到二極管，二極管的另一端連接到檢測信號線。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人梁寧;
- 地址518053廣東省深圳特區華僑城
- 申請號CN200410070574.2
- 申請時間2004年08月10日
- 申請公布號CN100405072C
- 申請公布時間2008年07月23日
- 分類號G01R31/26(2006.01);G01R31/01(2006.01);
