          什么叫做微歐計?微歐計工作原理是什么?

          教育裝備采購網 2020-08-31 17:58 圍觀1770次

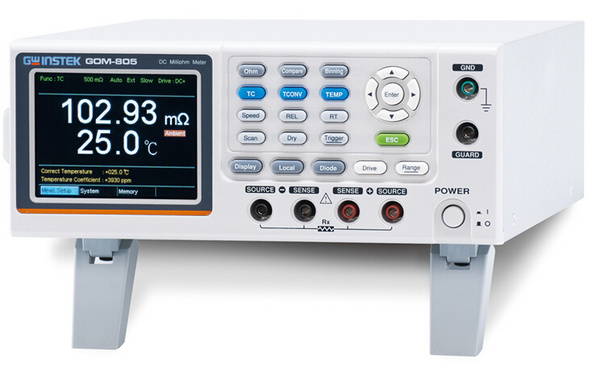

            微歐計也叫數字微歐計,是一種測量低值電阻的數字式儀表。它的基本原理是:利用直流恒流源在被測電阻Rx上產生直流電壓降Ux,然后通過電壓放大和A/D轉換器變為數字顯示的電阻值。在測量過程中,采用“四端子”(電流端子、電位端子)測量法,消除引線和接觸電阻帶來的誤差。數字微歐計具有操作簡便、省時、數顯、對操作人員要求不高等優點。

          什么叫做微歐計?微歐計工作原理是什么?

            微歐計的工作原理是通過電橋原理(國外也稱為開爾文原理)四線法測量的,即在電阻兩端施加1個恒流,再通過儀器檢測其兩端的電壓,然后通過儀器自動計算后得出電阻值。其優點是測量的數據接近電阻在工作狀態下的真實阻值,且消除了測試線本身電阻的影響。

            而普通萬用表測量電阻一般采用比例法,被測電阻與標準電阻串聯,測量標準電阻和被測電阻的電壓,兩者電流相同,根據標準電阻的阻值換算出被測電阻的阻值。實際測量電路也有把標準電阻對應電壓作為基準電壓,這樣,直接測量被測電阻兩端的電壓即可。

            所以,在測量微電阻的時候,毫歐表或微歐計更加反應真實電阻值。而萬用表的測試線電阻會影響其被測電阻的真實值。比如測量一個1歐姆的電阻,如果萬用表的測試線本身就有1歐姆,那么顯示的阻值就是2歐姆,你說這個阻值是真實的嗎?但毫歐表和微歐表則不存在這個困惑。

            開爾文測試法,它是一種電阻抗或電壓測量技術,使用單獨的載電流和電壓檢測,相比傳統的兩個終端(2T)傳感能夠進行更精確的測量。四線檢測的關鍵優點是分離的電流施加單元和電壓測量單元,消除了布線和接觸電阻的阻抗。

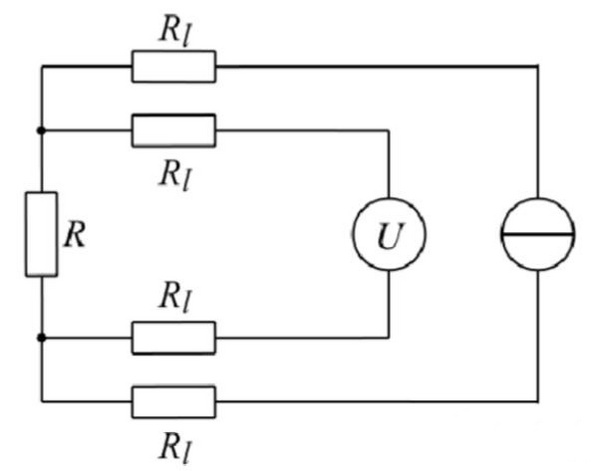

            如下圖所示,當我們需要測量電阻R的時候,通過單獨的電流源施加取樣電流,再通過另外的電壓測量單元進行測試。其實大家可以看到,其它電阻Rl的影響依然存在,但是我們是如何減輕或者消除影響的呢?

          什么叫做微歐計?微歐計工作原理是什么?

          微歐計工作原理

            對于電流源而言,Rl電阻和測量電阻是串聯的,是沒有影響的,我們依然可以保證通過電阻R的電流為電流源施加的電流。對于電壓測量單元,通常輸入端都是高阻抗輸入,達到了兆歐姆甚至更高級別,這個時候,流過Rl的電流很小,則Rl兩端的電壓差很很小,所以,我們測量的電壓就近似等于電阻兩端的實際電壓。

            另一個很重要的因素是測試電流,某些電阻在不同測試電流下的阻值是會變化的,萬用表達不到這樣的要求,而毫歐表和微歐計則可選擇相應的恒定測試電流。
