超聲波流速流量計已經有著多年的發展歷史了,近年來,計量供熱對熱計量裝置的需求帶動了生產廠家對熱計量裝置的研發興趣與力度。我國國內很多廠家相繼推出具有特色的超聲波流速流量計,今天百潤水資源給大家說說超聲波流速流量計的計量原理及優化設計。
超聲波流速流量計工作原理

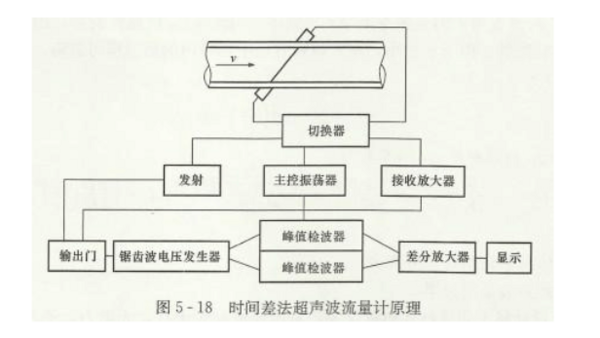

?超聲波在順流與逆流中傳播速度之差與介質流速有關,測得介質流速即可得出流量。超聲波在順、逆流中傳播情況如下圖所示。測定傳播速度差的方法很多,主要有時間差、 相位差和頻率差等方法。
超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速,從而換算成流量。超聲脈沖穿過管道從一個傳感器到達另一個傳感器,就像一個渡船的船夫在橫渡一條河。當氣體不流動時,聲脈沖以相同的速度(聲速,C)在兩個方向上傳播。如果管道中的氣體有一定流速V(該流速不等于零),則順著流動方向的聲脈沖會傳輸得快些,而逆著流動方向的聲脈沖會傳輸得慢些。這樣,順流傳輸時間tD會短些,而逆流傳輸時間tU會長些。這里所說的長些或短些都是與氣體不流動時的傳輸時間相比而言;根據檢測的方式,可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法等不同類型的超聲波流量計。起聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種。
?一個探頭發射信號穿過管壁、介質、另一側管壁后,被另一個探頭接收到,同時,第二個探頭同樣發射信號被第一個探頭接收到,由于受到介質流速的影響,二者存在時間差Δt,根據推算可以得出流速V和時間差Δt之間的換算關系V=(C2/2L)×Δt,進而可以得到流量值Q。
根據對信號檢測的原理超聲流量計計量原理分為以上所述,以上是超聲波流速流量計廠家給大家講述的超聲波流速流量計的計量原理及優化設計。
