          無液氦低溫磁光克爾測試系統

          教育裝備采購網 2019-01-21 14:43 圍觀1129次

            NanoMOKE3是新一代超高靈敏度磁強計和克爾顯微鏡,靈敏度高達10-12emu,是研究磁性薄膜以及磁性微結構理想的測量工具,在自旋/磁電子學、磁性納米技術、磁性隨機存儲器、GMR/TMR、記錄磁頭、磁傳感器等研究領域有著廣泛的應用。磁光克爾測試屬于光學測試,對樣品的振動有著一定的要求。傳統的低溫磁光克爾測試通常使用低振動的液氦恒溫器來進行,這種恒溫器往往不能兼容縱向和向磁光克爾測試,且使用者需要多次采購和傳輸使用液氦,實驗過程比較繁瑣,也給實驗室增加了大量液氦成本。

            2018年6月,Quantum Design在美國加利福尼亞大學圣迭戈分校Ivan Schuller教授實驗室成功安裝了一套集成NanoMOKE3與5nm別超低振動的Montana無液氦低溫恒溫器的磁光克爾測試系統,實現了4.5K~325K下的縱向0.47T/向0.35T的磁光克爾測試,為低溫下的磁光克爾測試帶來了新的方向。


          無液氦低溫磁光克爾測試系統

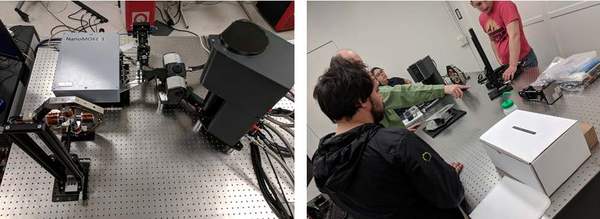

          圖1 :磁光克爾測試系統NanoMOKE3 Montana無液氦低溫恒溫器

          設備集成外觀


            Schuller教授團隊的研究方向之一是制備和研究新型微納米結構,如量子點、磁性異質結構、二維鐵磁線和一維鐵磁鏈等?!靶碌牡蜏卮殴饪藸枩y試系統可靈活安裝配置樣品,允許我們進行原位磁光和磁輸運測試”,Nicolas Vargas研究員說:“我們小組目前正在研究混合異質結構(V-Oxide/FM)在結構相變(SPT)-溫度依賴性期間的磁性和反射率行為,這套系統的安裝,將對我們的實驗提供非常大的幫助?!?/p>

            設備安裝成功后,工程師先對垂直磁各項異性薄膜Ta(4 nm)/Pt(10 nm)/CoFeB(0.6 nm)/Pt(2 nm)進行了4.5K下的向克爾測試(如圖2所示),結果顯示該樣品在單次循環無平均下的噪聲僅為5%。隨后又對該薄膜進行了4.5K下的克爾成像測試(如圖3所示),左上角顯示為飽和磁化時的成像,順時針方向為磁場逐漸減小至反向飽和時的成像,可以明顯的觀察到磁疇的變化。


          無液氦低溫磁光克爾測試系統無液氦低溫磁光克爾測試系統

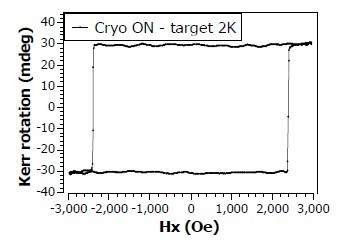

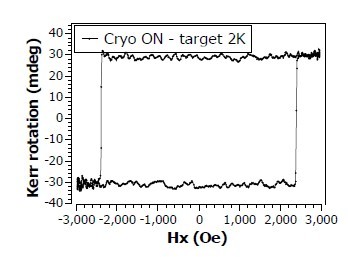

          圖2:CoFeB薄膜4.5K下向克爾測試

          上:60秒平均測試結果

          下:單次循環1秒(總測試時間)無平均測試結果


          無液氦低溫磁光克爾測試系統

            圖3:CoFeB 薄膜4.5K下的磁疇成像觀測。除了向克爾測試,工程師還對坡莫合金微帶線(25-um 寬, 24-nm 厚)進行了5.5K下的縱向磁光克爾測試(如圖4所示),結果顯示該樣品單次循環即可得到強的克爾測試信號,噪聲僅為3%。


          無液氦低溫磁光克爾測試系統

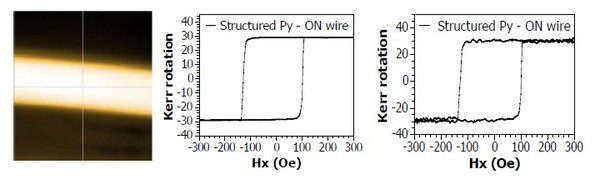

          圖4:坡莫合金微帶線5.5K下的縱向磁光克爾測試

          左:微帶線結構 中:60秒測試平均結果 右:單次循環1秒無平均結果


            這套系統除了集成為低溫磁光克爾測試系統外,也可以分成室溫磁光克爾和低溫恒溫器等兩套系統單使用。已經購買了Montana C2恒溫器或者NanoMOKE3磁光克爾系統的用戶,也可以在此基礎上升為無液氦低溫磁光克爾測試系統!

          點擊進入QUANTUM量子科學儀器貿易(北京)有限公司展臺查看更多 來源:教育裝備采購網 作者:QUANTUM量子科學儀器貿易(北京)有限公司 責任編輯:張肖 我要投稿
