功能、作用介紹:
一、土壤入滲自動測定系統

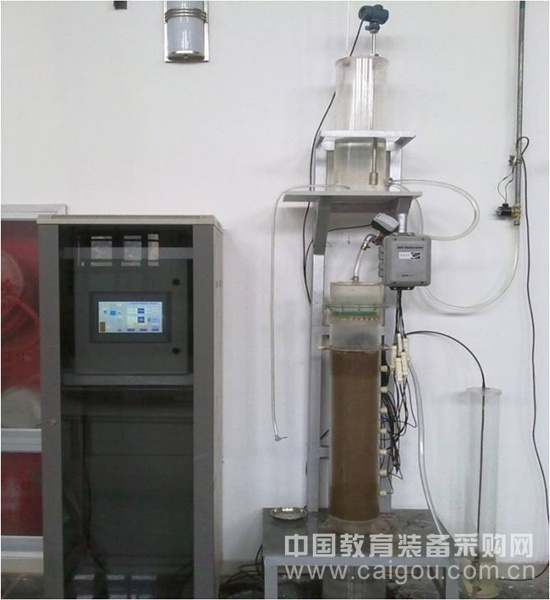

如系統結構圖(具體見“設備照片”中,“設計圖中,系統1”),包括1-通氣電磁閥,2-馬氏瓶, 3-供水液位傳感器,4-供水電磁閥,5-調節閥,6-針盤式降雨器,7-土柱, 8-徑流瓶,9-徑流液位傳感器,10- PLC,11-觸摸屏。其中,馬氏瓶、針盤式降雨器、土柱及徑流瓶均由有機玻璃加工制成。系統按照功能可分為供水裝置、降雨裝置、入滲裝置、控制裝置四個部分。
1.1 供水裝置
由1-通氣電磁閥,2-馬氏瓶, 3-供水液位傳感器,4-供水電磁閥組成。
馬氏瓶直徑200mm,高600mm,用于存放實驗用水,其底部設有通氣孔與大氣相通,從而保證瓶底出水口處的壓力恒定,形成穩定壓力的供水水頭。頂部連接通氣電磁閥,底部進水口與水路連接,中間連接供水電磁閥。瓶內安裝有液位傳感器。
1.2降雨裝置
由5-調節閥與6-針盤式降雨器組成。
針盤式降雨器直徑200mm,由上下兩部分組成,其下端部分高50mm,底部均勻鉆有小孔,用來安裝醫用膠塞,然后垂直將醫用針頭插入膠塞中,從而形成降雨陣;其上端部分高50mm,并設有注水口,通過管路與馬氏瓶出水口連接,并在連接管路中加入調節閥;其上下兩部分通過法蘭方式連接,法蘭中間墊有橡膠片,這樣即可以方便更換清洗針頭,同時通過法蘭止水,形成馬氏瓶-管路-降雨器的密封連接,從而保證降雨的穩定均勻。
1.3 入滲裝置
由7-土柱, 8-徑流瓶,9-徑流液位傳感器組成。
土柱直徑200mm,高1000mm,用來盛放實驗土樣。土柱通過套筒與針盤式降雨器連接,底部設有排水孔;上部設有徑流口,通過管路與徑流瓶底部的入流口連接。徑流瓶直徑150mm,高1000mm,瓶中安裝有液位傳感器。
1.4 控制裝置
由10-PLC與11-觸摸屏組成。
實驗時通氣電磁閥、供水液位傳感器、供水電磁閥、調節閥、 徑流液位傳感器均通過電纜接入到PLC中,PLC通過MPI/PPI通訊電纜與觸摸屏連接。
系統上電后,液位傳感器開始工作,將水位這一物理信號轉換成為4~20mA電流信號輸出; PLC對供水液位傳感器的輸出電流的進行實時檢測,并通過模擬量到數字量的計算轉換,獲得馬氏瓶中的水位情況;當馬氏瓶中水位降低到下限值即開閥液位時,PLC控制通氣電磁閥與供水電磁閥同時打開,對馬氏瓶進行補水;當水位上升到上限值即關閥液位時, PLC控制通氣電磁閥門與供水電磁閥同時關閉,并自動記錄補水次數,從而實現對馬氏瓶的自動補水及降雨量的實時采集記錄。
PLC通過改變調節閥輸入電流大小來實現調節閥開度的自動控制,控制開度范圍為0~100%,從而改變馬氏瓶出水口出流速度,實現降雨強度的自動調節功能,雨強范圍為0~2250mm/h。
PLC通過對徑流液位傳感器輸出電流的實時檢測,并通過模擬量到數字量的計算轉換,獲得徑流瓶中的水位情況,從而實現對徑流量的實時采集記錄。
PLC與觸摸屏通過變量鏈接,實現同步操作。通過觸摸屏軟件的設計開發,可在觸摸屏上對馬氏瓶供水裝置的控制液位即開閥液位與關閥液位、調節閥的開度大小進行手自動設定;手自動控制通氣電磁閥與供水電磁閥的開關及整個實驗的啟停;對累計降雨量、累計徑流量、累計入滲量、雨強、入滲率等實驗數據進行實時顯示、存儲及查詢。
二、 土層給水度自動測定系統
如系統結構圖(具體見“設備照片”中,“設計圖中,系統2”),在底座10上分別固定水柱2、位移傳感器4的固定端、升降電機7、鐵架11和絲杠12底端;絲杠12的頂端固定在鐵架11頂梁上;升降電機7通過聯軸器、齒輪與絲杠12連接;土柱1分為上下兩段,下段的下端通過法蘭與水柱2連接;升降臺14與絲杠12通過螺紋連接;位移傳感器4的移動端與升降臺14連接;三通補溢水器3包括內筒與外筒兩部分,固定在升降臺14上;三通補溢水器3內筒頂部設有通氣孔13,底部通過軟管接入進出水電磁閥8,并與水柱2下部連接;外筒下部安裝有溢水液位傳感器5,底部安裝有排水電磁閥6;水柱2下部安裝水柱液位傳感器9;PLC可編程控制器15和觸摸屏16安裝于焊接在鐵架11側面上的控制機箱17中。
位移傳感器4、溢水液位傳感器5、排水電磁閥6、升降電機7、進出水電磁閥8和水柱液位傳感器9均通過電纜線與PLC可編程控制器15連接。
位移傳感器4的移動端與升降臺14連接,隨著升降臺的移動,輸出4-20mA電流信號,4mA與20mA對應升降臺14移動的最低及最高位置,PLC可編程控制器15對位移傳感器4的輸出電流的進行實時檢測,并通過模擬量到數字量的計算轉換,獲得升降臺14的高度位置。
PLC可編程控制器15對溢水液位傳感器5的輸出電流進行實時檢測,并通過模擬量到數字量的計算轉換,獲得三通補溢水器3外筒中水位情況。
PLC可編程控制器15對水柱液位傳感器9的輸出電流的進行實時檢測,并通過模擬量到數字量的計算轉換,獲得水柱2中形成水壓的情況。
PLC可編程控制器15通過MPI/PPI通訊電纜與觸摸屏16連接,二者通過變量鏈接,實現同步操作顯示。
通過觸摸屏16人機界面軟件的開發,可在觸摸屏16上對每次飽和高度h0、每次釋水高度h1、穩定時間t、開閥液位H0、關閥液位H1等參變量進行手自動設定;手自動控制排水電磁閥6、進出水電磁閥8的開關及升降電機7的啟停升降;對升降高度、水柱壓力、累計釋水量、給水度等實驗數據進行實時顯示;還可形成實驗數據的趨勢曲線,進行歷史數據的查詢等。
作品名稱:土壤入滲及土層給水度自動測定系統
完成單位:清華大學水利系
