ZigBee-STM32物聯網&無線傳感器網絡實驗箱
我公司力推的ZigBee-STM32物聯網&無線傳感器網絡實驗箱，包含8組無線傳感器物聯網節點單元。
無線傳感器節點架構=STM32 ARM單片機處理器模塊 +ZigBee無線通信模塊+傳感器/執行器模塊

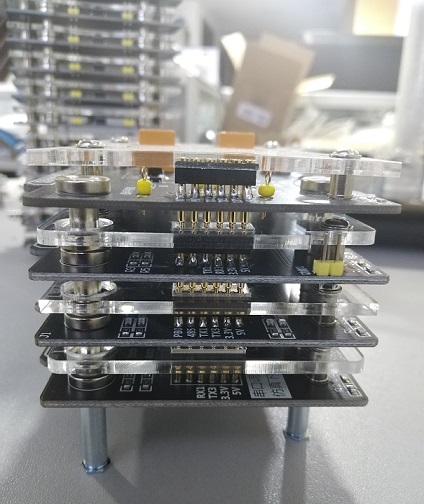

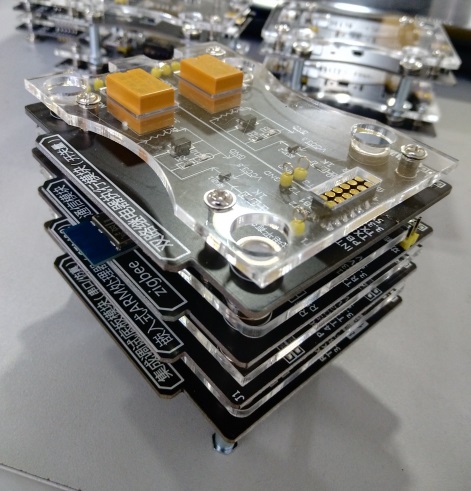

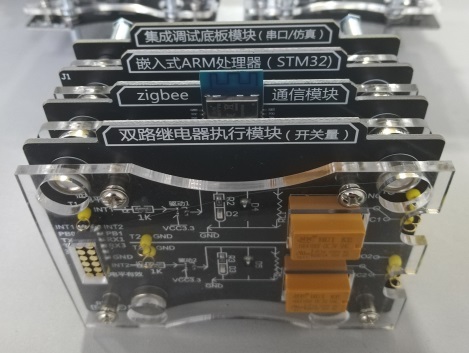

該實驗箱所有模塊采用磁吸式接口設計及搭積木式架構，采用標準的12路彈性插針，可以實現供電、仿真調試、數據通信、IO口拓展等功能；同時支持搭積木式的多級磁吸連接，無須外接跳線，通過彈性插針即可通信，支持搭積木高度為4層。即：調試底板模塊+STM32處理器模塊+ZigBee無線通信模塊 +傳感器/執行器模塊（4層垂直積木，無須額外接線），可拓展性極強，如下圖所示：

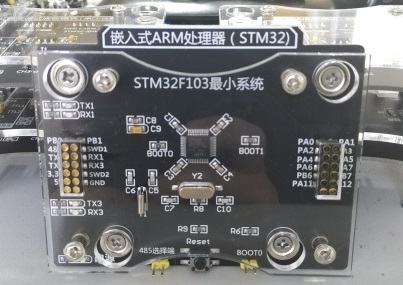

ARM單片機處理器模塊（8個）
采用STM32F103處理器，采用積木式探針，可以實現對無線模塊、傳感器/執行器模塊進行控制功能。提供1個復位鍵，用于系統的復位。所有IO口都通過跳線針的形式引出在開發板的四周，可以方便學生進行跳線的連接方式。支持ADC、SPI、IIC、UART、PWM等接口。底部采用標準的12路彈性插針，可與調試底板模塊標準連接，用于程序下載、串口調試、供電等功能。無須外部接線，磁吸形式。提供無線通信模塊通用接口，無線通信模塊接口功能可直接通過撥碼開關選擇切換，無需修改程序代碼便可實現功能自動切換。
ZigBee無線通信模塊（8個）
ZigBee模塊主要用于實現ZigBee數據傳輸，可以利用STM32 ARM處理器進行控制。
1、主芯片：CC2530F256，256K Flash；
2、串行速率：38400bps（預設），可設置 9600bps，19200bps，38400bps，115200bps；
3、無線頻率：2.4GHz；
4、無線協議：ZigBee2007/PRO；5、傳輸距離：可視距離50米；6、接收靈敏度：-96DBm；
7、采用標準的12路彈性插針，可與ARM單片機處理器模塊標準連接，用于程序下載、串口調試、供電等功能。提供搭積木彈性接觸針，用于搭積木形式教學。

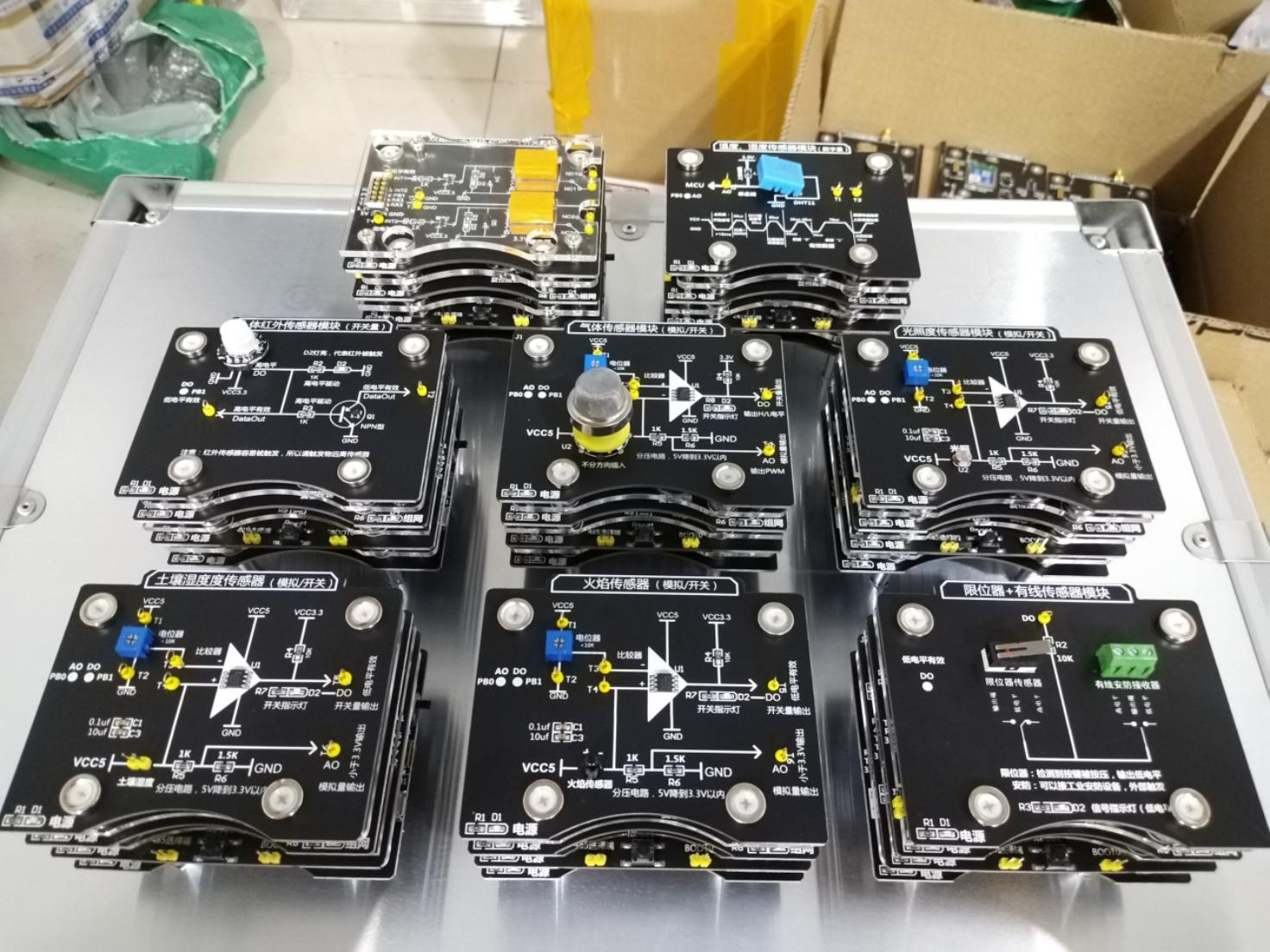

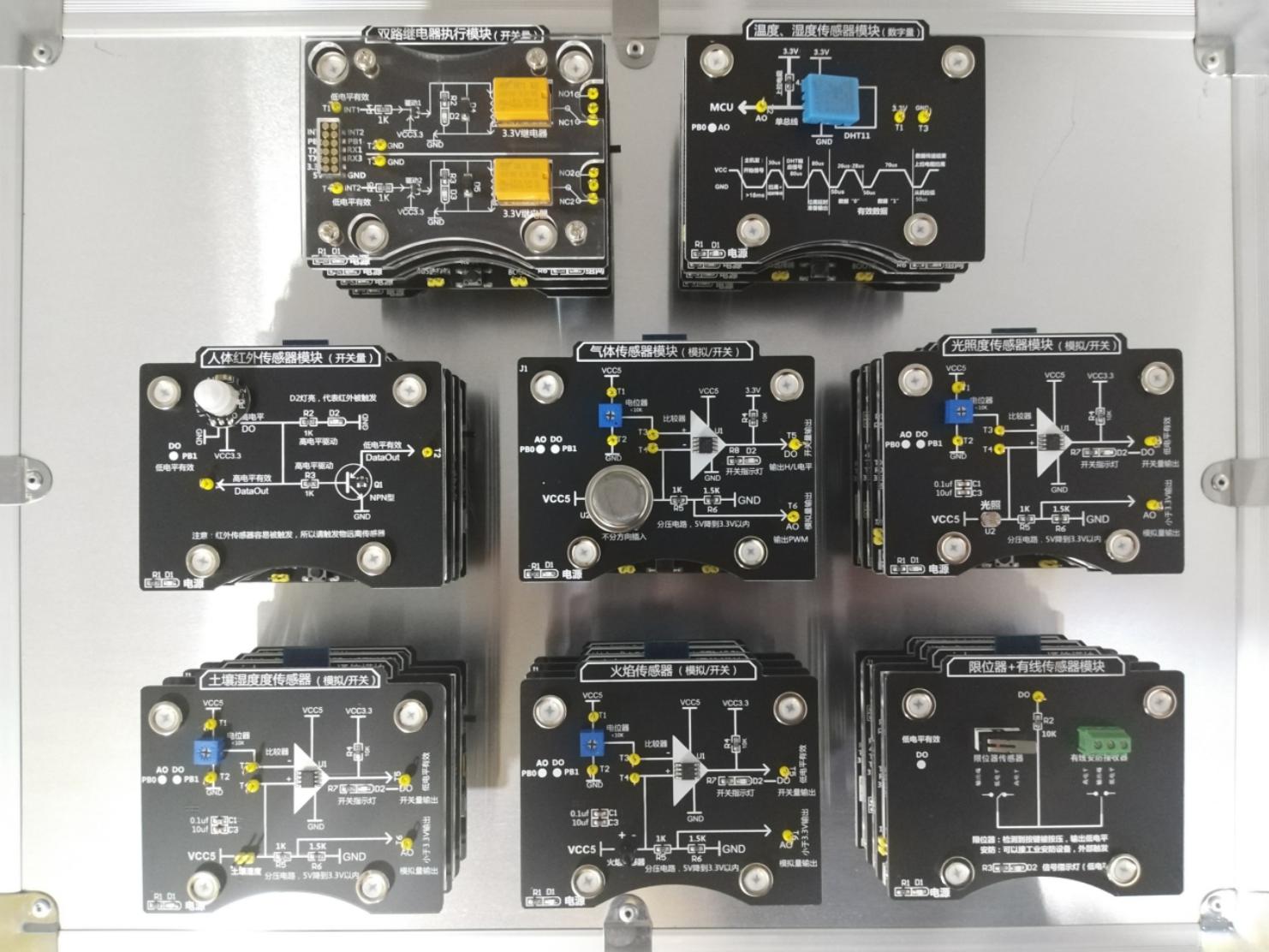

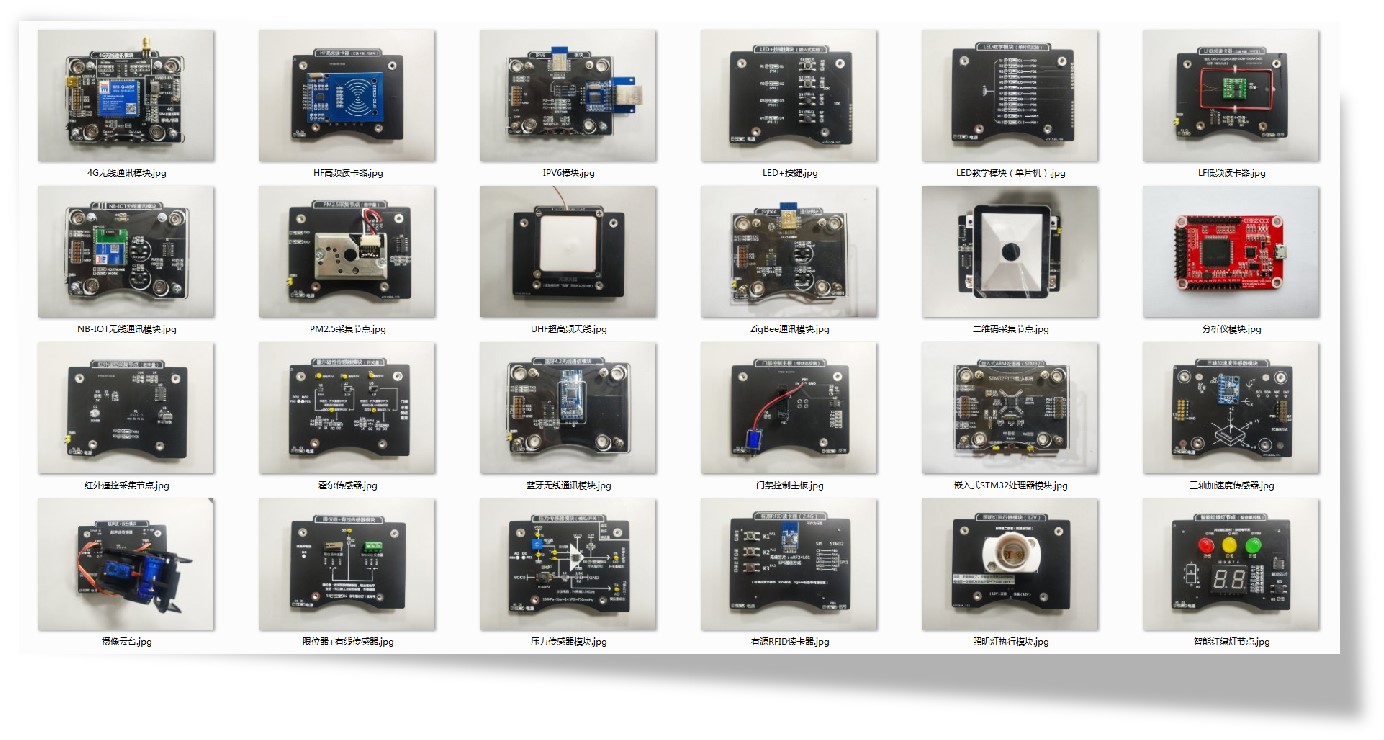

傳感器/執行器模塊（標配8個）
傳感器模塊包括：
高精溫濕度、門磁、人體紅外、紅外對射、霍爾、三軸加速度、紅外柵欄、光照、煙霧、氣體、兩路繼電器、超聲波、壓力、土壤溫濕度、火焰、限位傳感器、PM2.5等多種傳感器。
執行器模塊包括：
LED按鍵采集模塊、照明燈執行器模塊、雙路風扇模塊、TTL拓展模塊、485轉接通信板、攝像云臺（帶攝像頭）、紅外控制器、GPS定位器、智慧平衡車主板、門禁控制主板、4-20mA工業傳感器模塊、紅綠燈模擬器模塊、數碼管顯示器模塊等。

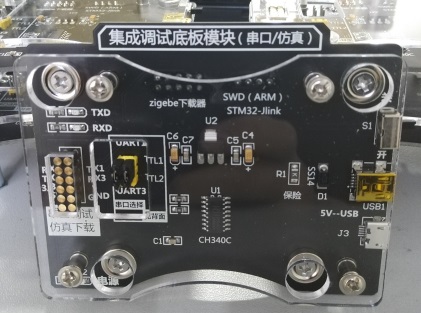

調試底板模塊（8個）
調試底板模塊采用標準的12路彈性插針接口，可與ARM單片機處理器模塊/ZigBee無線通信模塊標準連接。提供2個串口，可通過跳線帽進行切換，1個ARM單片機程序下載接口，1個ZigBee C51單片機程序下載接口，1個mini USB接口，1個5V USB接口。用于程序下載、串口調試、供電等功能，無須外部接線，磁吸形式。
系統開發軟件資源：
1、提供基于PC端的C#軟件開發、上位機軟件開發、下位機軟件開發等資源，并提供源代碼。

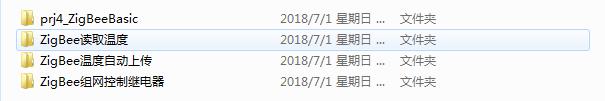

2、提供基于zigbee無線單片機通信實驗，并提供源代碼。
3、提供基于STM32單片機基礎實驗，并提供源代碼。
4、提供基于ARM的無線傳感網應用實驗，并提供源代碼。
5、提供基于Linux系統下的物聯網相關軟件資源，并提供源代碼。
6、提供基于Android系統下的物聯網相關軟件資源，并提供源代碼。
7、提供基于web端（H5）的物聯網相關軟件資源，并提供源代碼。

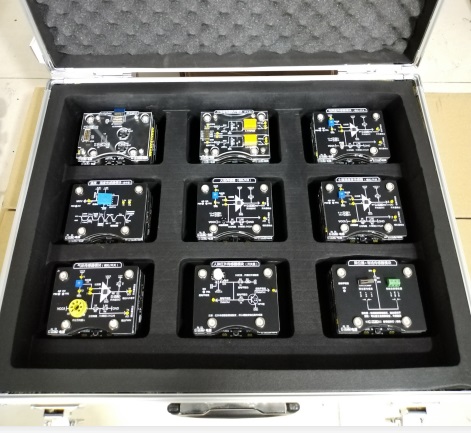

ZigBee-STM32實驗箱配置清單
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | zigbee無線通信節點 | 8 | 個 | |
2 | ARM單片機處理器模塊（STM32) | 8 | 個 | |
3 | 調試底板 | 8 | 個 | 模塊供電，程序下載，串口通信 |
4 | 溫濕度傳感器模塊 | 1 | 個 | |
5 | 光敏傳感器模塊 | 1 | 個 | |
6 | 氣體傳感器模塊 | 1 | 個 | |
7 | 人體紅外傳感器模塊 | 1 | 個 | |
8 | 繼電器執行器模塊 | 1 | 個 | |
9 | 土壤濕度傳感器模塊 | 1 | 個 | |
10 | 火焰傳感器 | 1 | 個 | |
11 | 限位傳感器模塊 | 1 | 個 | |
12 | STM32 ARM仿真器 | 1 | 個 | J-LINK |
13 | 配件 | 1 | 套 | 數據線2根、電源1個，USB HUB1個 |
注：傳感器/執行器模塊標配為8種，可以選配或增配其他功能的傳感器/執行器模塊

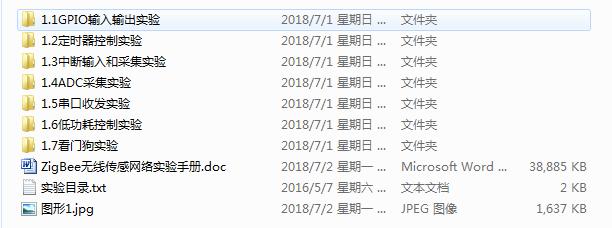

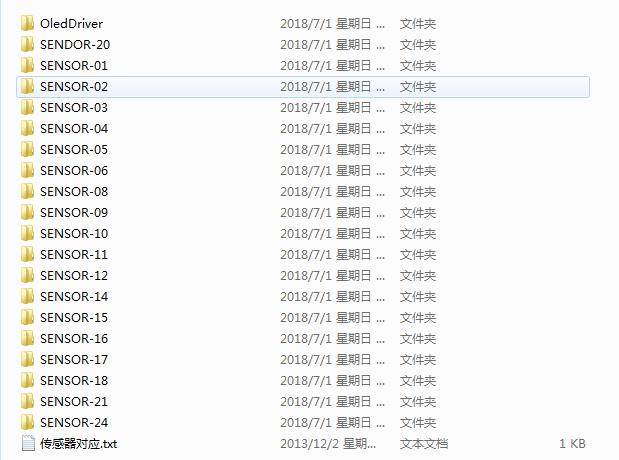

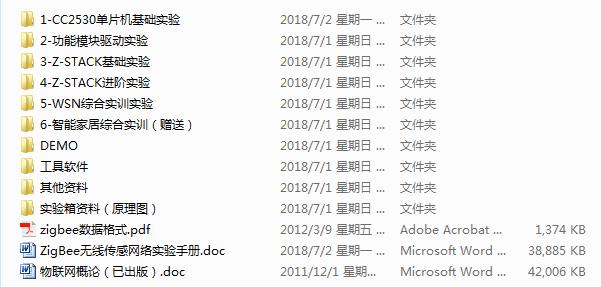

實驗學習資源：
