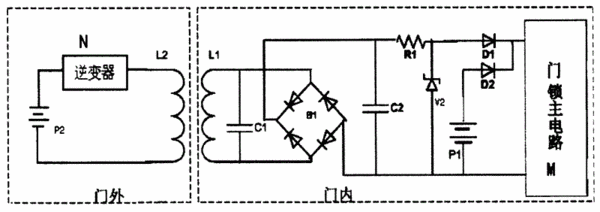

摘要：感應式IC卡門鎖備用開鎖電源裝置，門內第一電感線圈的兩端分別與橋式整流電路輸入端相連，整流電路一輸出端與門鎖主電路輸入端相連，另一端串聯分壓電阻及第一二極管后與門鎖主電路另一輸入端相連，穩壓二極管一端連在橋式整流電路輸出端的公共端，另一端連在分壓電阻和第一二極管的公共端，主電源一端連在橋式整流電路輸出端的公共端，另一端通過第二二極管與門鎖主電路電源輸入端相連。備用電源一端通過逆變器后與第二電感線圈一端相連，該線圈另一端直接與備用電源另一端相連。正常情況時，門鎖由主電源供電，當主電源沒電時，可以用備用電源為門鎖供電，使門鎖正常工作。因此，本實用新型可在不安機械鎖情況下，方便地通過備用電源打開IC卡門鎖。
- 專利類型實用新型
- 申請人上海真灼電子技術有限公司;
- 發明人朱寶冬;
- 地址200232上海市龍漕路51弄2號906室
- 申請號CN200620040025.5
- 申請時間2006年03月08日
- 申請公布號CN2912074Y
- 申請公布時間2007年06月13日
- 分類號H02J7/00(2006.01);H02J9/00(2006.01);H02M3/28(2006.01);
