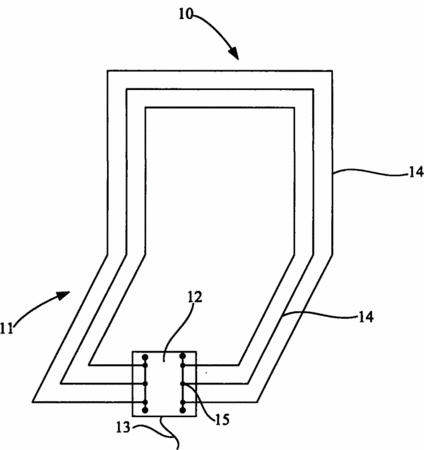

摘要:一種冰箱用射頻識別閱讀器天線,包括相互垂直的第一半段和第二半段,第一半段和第二半段均包括若干良導體,各良導體并列設置,各良導體之間通過絕緣材料隔開,且第一半段和第二半段上相對應的各良導體之間垂直連接。該射頻識別閱讀器天線還包括天線阻抗匹配電路板和饋線,第一半段或第二半段的各良導體上還設置有連接點,各連接點設置在相對應的兩側,每一側的連接點相互連接后與天線阻抗匹配電路板連接,天線阻抗匹配電路板通過饋線連接至射頻識別閱讀器。本實用新型具有使用方便,結構簡單且成本低廉的優點。
- 專利類型實用新型
- 申請人上海真灼電子技術有限公司;
- 發明人王建偉;
- 地址201613 上海市松江區環城路131號
- 申請號CN201020179158.7
- 申請時間2010年04月27日
- 申請公布號CN201789068U
- 申請公布時間2011年04月06日
- 分類號H01Q1/36(2006.01)I;H01Q1/22(2006.01)I;F25D23/10(2006.01)I;
