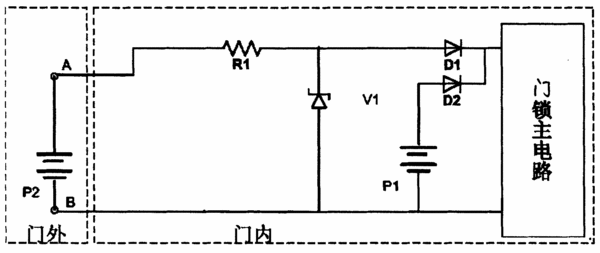

摘要:一種IC卡門鎖備用開鎖電源裝置,包括門中的主電源及門鎖主電路,門外置有兩裸露的觸點,其中一觸點與門鎖主電路電源輸入端相連,另一觸點串聯連接分壓電阻及第一二極管后與門鎖主電路電源輸入端的另一極相連,穩壓二極管一端連接分壓電阻和第一二極管的公共端,另一端連接門外觸點與門鎖主電路電源輸入端的公共端,主電源一端連接門外觸點與門鎖主電路電源輸入端的公共端,另一端通過第二二極管與第一二極管和門鎖主電路電源輸入端的公共端相連。本實用新型在正常情況時,門鎖由主電源供電,當主電源沒電時,可以用備用電源通過門外觸點為門鎖供電,使門鎖正常工作。因此,本實用新型可在不安機械鎖情況下,方便地通過備用電源打開IC卡門鎖。
- 專利類型實用新型
- 申請人上海真灼電子技術有限公司;
- 發明人朱寶冬;
- 地址200232上海市龍漕路51弄2號906室
- 申請號CN200620040026.X
- 申請時間2006年03月08日
- 申請公布號CN2882080Y
- 申請公布時間2007年03月21日
- 分類號H02J7/00(2006.01);H02J9/00(2006.01);
