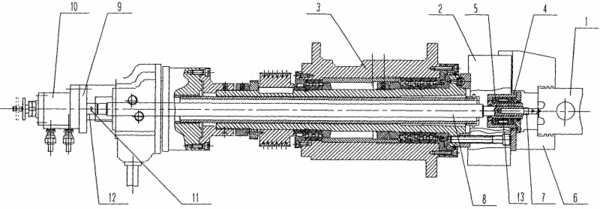

摘要：本實用新型涉及一種內置于車床主軸孔內的打中心孔裝置，包括裝在車床主軸上的液壓卡盤，由軸承座、軸承和導向套組成的滾動導向單元，滾動導向單元裝在液壓卡盤的中心位置，軸承座固定在液壓卡盤的卡盤體上，軸承裝在軸承座內，導向套的外徑與軸承的內孔配合，導向套的內徑與鉆桿的導向部位配合，鉆桿安裝在主軸中空拉管孔內，前端由導向套支撐并導向，后端通過定位銷與油缸的活塞桿連接，油缸通過托架固定在車床床身上，中心孔鉆安裝在鉆桿前端的錐孔內，具有加工出的中心孔與工件另一端車削出的內孔或外圓同軸度高，精度保持性好的優點。
- 專利類型實用新型
- 申請人安陽鑫盛機床有限公司;
- 發明人呂安相;何愛軍;李運生;蘇春堂;
- 地址455000河南省安陽市解放路31號
- 申請號CN200620030498.7
- 申請時間2006年06月26日
- 申請公布號CN2902536Y
- 申請公布時間2007年05月23日
- 分類號B23B43/00(2006.01);B23B31/30(2006.01);B23B47/22(2006.01);
