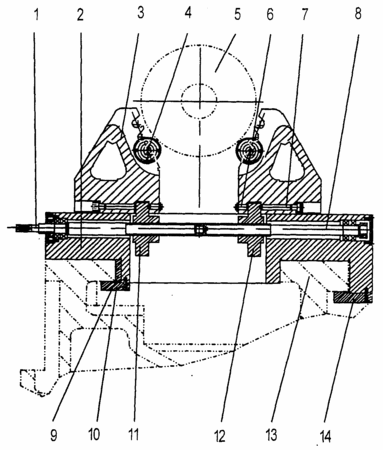

摘要：本發明涉及一種裝在機床床身導軌上，能自動對準長軸類零件和套筒零件中心，托住被加工零件，削除刀具在切削的振動，保證加工精度的自對中心的機床中心托架裝置，包括裝在床身矩形導軌上的托架底座，在托架底座的燕尾導軌上相對布置裝有的兩個托輪支架，在托輪支架上開有托輪支架槽，在托輪支架槽中裝有托輪，在托架底座上開有一通孔，孔內通過軸承穿有左旋絲桿和右旋絲桿，左旋絲桿和右旋絲桿連在一起，其牙型、螺距相同，旋向相反，在左旋絲桿的左旋螺紋上裝有左旋螺母，在右旋絲桿的右旋螺紋上裝有右旋螺母，左旋螺母及右旋螺母夾在托輪支架底部槽內，具有對中精度好、強度好、能在較差的工況環境下平穩工作、操作簡單、調整方便的優點。
- 專利類型發明專利
- 申請人安陽鑫盛機床有限公司;
- 發明人鄭文喜;張燕;侯劍鋒;劉蘇峰;
- 地址455000河南省安陽市高新區弦歌大道西段安陽鑫盛機床有限公司
- 申請號CN200810049266.X
- 申請時間2008年02月26日
- 申請公布號CN101254582A
- 申請公布時間2008年09月03日
- 分類號B23Q1/76(2006.01);B23B23/00(2006.01);
