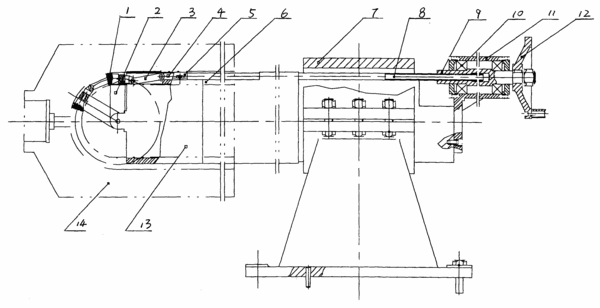

摘要:本發明涉及一種安裝在專用機床或車床上對盲孔零件進行套料加工并切斷料芯的盲孔套料背推式切斷裝置,包括安裝在專機工作臺或車床滑臺上的基座、固定夾緊在基座上的刀排,在刀排上前后兩點鉸接有作弧線運動的環型刀架,在環型刀架上安裝固定有刀體,在環型刀架的弧頂端上鉸鏈有鉸鏈桿的一端,鉸鏈桿的另一端與滑動桿相鉸接,滑動桿與進給箱的輸出端相連接,滑動桿靠進給箱推動作直線進給運動,加工出的盲孔底部尺寸精度和表面精度高于套料方式加工精度,具有較高切斷效率,能完整保留住料芯,節省材料,不會損傷已加工的內表面。
- 專利類型發明專利
- 申請人安陽鑫盛機床有限公司;
- 發明人鄭文喜;張安清;侯劍峰;徐再云;王澤云;劉建懷;
- 地址455000河南省安陽市高新區弦歌大道西段安陽鑫盛機床有限公司
- 申請號CN200710193053.X
- 申請時間2007年11月28日
- 申請公布號CN101185977A
- 申請公布時間2008年05月28日
- 分類號B23B41/00(2006.01);B23B47/18(2006.01);B23B51/04(2006.01);
