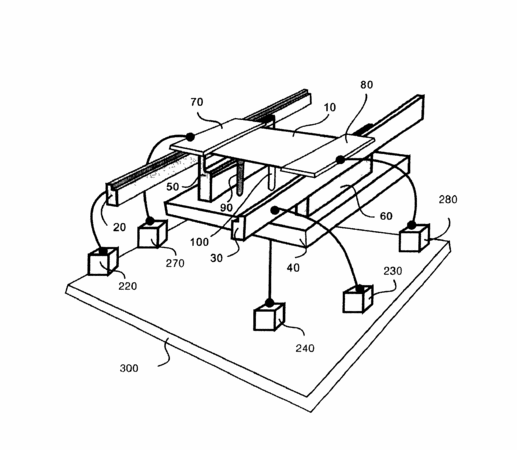

摘要：一種全自動視覺印刷機PCB板夾具系統，通過頂柱(100)、吸杯(90)、第一支撐塊(50)、第二支撐塊(60)將位于導槽(23、33)上的PCB板(10)向上頂至與導軌平面(21、31)相平的位置。第一壓板(70)和第二壓板(80)從導軌外側移動到導軌上方并向下壓下，壓平PCB板(10)，吸杯(90)被抽真空保持PCB板(10)的平整，通過光學校正，頂升平臺(40)被調整至正確位置；支撐平臺(300)帶動PCB板(10)向上運動，進入印刷錫膏工序。本實用新型精度高，效率高，可適用不同尺寸的電路板。
- 專利類型實用新型
- 申請人東莞市凱格精密機械有限公司;
- 發明人邱國良;
- 地址523000廣東省東莞市東城區光明大道永峰樓4樓
- 申請號CN200520064391.X
- 申請時間2005年09月08日
- 申請公布號CN2843841Y
- 申請公布時間2006年12月06日
- 分類號B41F15/16(2006.01);B41F15/18(2006.01);H05K3/12(2006.01);
