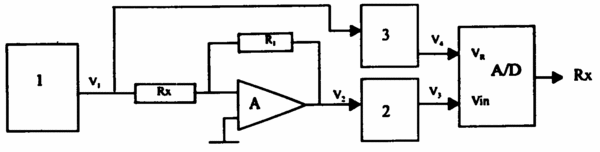

摘要：本發明提供一種消除文氏振蕩器幅度溫漂影響測量的電路，包括文氏振蕩器、運放電路、第一檢波電路、模數轉換器，還包含第二檢波電路；其中第二檢波電路的輸入端與文氏振蕩器輸出端連接，其輸出端與模數轉換器的基準電壓輸入端連接；其中第一檢波電路的輸入端與運放電路的輸出端連接，其輸出端與模數轉換器的電壓輸入端連接；其中文氏振蕩器輸出端、運放電路輸入端分別與被測等效電阻兩端連接；其中第二檢波電路與第一檢波電路是相同的電路。本發明中的基準電壓將與測量到的電壓同比漂移，則可消除文氏振蕩器的幅度溫漂，測量結果可基本不受溫度變化的影響。具有方法簡單、效果明顯的優點。
- 專利類型發明專利
- 申請人上海精密科學儀器有限公司;
- 發明人宋翔鷹;顧敏杰;
- 地址200233上海市田林路168號
- 申請號CN200310108898.6
- 申請時間2003年11月27日
- 申請公布號CN100338872C
- 申請公布時間2007年09月19日
- 分類號H03B5/04(2006.01);
