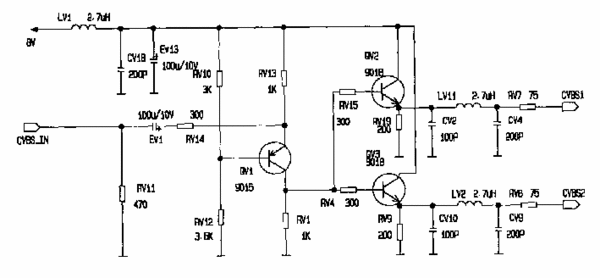

摘要：一種機頂盒視頻放大裝置，包括電源濾波電路、輸入濾波電路、共基共集放大電路、射隨電路、輸出電路。所述輸入濾波電路由電容EV1、電阻RV11和電阻RV14構成，所述共基共集放大電路由三極管QV1、電阻RV10和電阻RV12、電阻RV13電阻RV1構成；所述射隨電路由三極管QV3、基極限流電阻RV4、發射極負載電阻RV9構成；所述輸出電路由電容CV9、電容CV10和電感LV2和完成阻抗匹配的電阻RV8構成。輸入視頻信號通過輸入濾波電路的電阻RV14連接到三極管QV1的發射級，三極管QV1的集電極連接到三極管QV3的基極電阻RV4，三極管QV3的發射級連接輸出電路。本實用新型的機頂盒視頻放大裝置，一方面該裝置的成本低，另一方面該裝置的頻響特性好、信號的驅動能力也得到提高。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人張書軍;
- 地址518053廣東省深圳市南山區華僑城康佳集團
- 申請號CN200420015191.0
- 申請時間2004年01月19日
- 申請公布號CN2681493Y
- 申請公布時間2005年02月23日
- 分類號H04N5/44;
