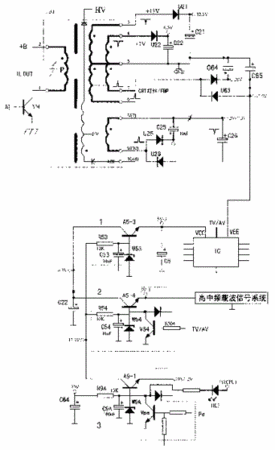

摘要：本實用新型涉一種彩電TV/AV切換裝置，包括回掃變壓器(FBT)和電子模擬開關(IC)，所述回掃變壓器(FBT)的次級供電給顯象管燈絲繞組，并供電給經過串接與原初線圈(P)通/斷相同的二極管(U65)和正程整流電容(C65)濾波，正程整流電容(C65)的正極接地，負極直接輸出負電壓源(－2.5V)供電給電子模擬開關(IC)VEE端。進一步地，回掃變壓器(FBT)的次級經二極管整流電容濾波后，作為微信號系統供電源；其中，經可控通/斷的串聯放大調阻式穩壓器(2)供電給高中頻載波信號系統；經串聯放大調阻式穩壓器(1)供電給電子模擬開關(IC)VCC端，經串聯放大調阻式穩壓器(3)供電給視頻解碼音頻信號處理電路。本實用新型克服了以往彩電制造商把VEE端共同接地，帶來信號通道隔離性差、相互串擾的缺點。
- 專利類型實用新型
- 申請人深圳創維—RGB電子有限公司;
- 發明人李鴻安;楊秀鳳;戴俊;
- 地址518106廣東省深圳市八卦嶺工業區425棟
- 申請號CN200320114564.5
- 申請時間2003年11月07日
- 申請公布號CN2674783Y
- 申請公布時間2005年01月26日
- 分類號H04N5/44;H04N5/63;
