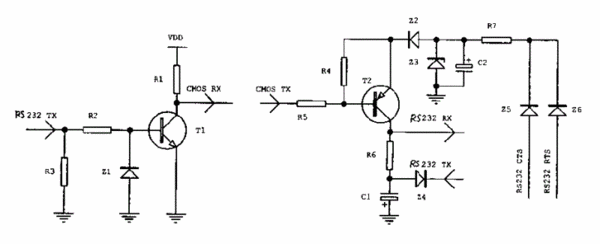

摘要：本實用新型公開了一種微型自記儀器與計算機連接用的通訊接口裝置,其結構特點是,將CMOS電平轉換為RS232電平裝置的正電源部分由二極管、電阻、穩壓二極管、電解電容組成。在回路中二極管起單向導電作用,可防止RS232的CTS端和RTS懸空情況下,電源從CMOS的TX端經電阻、穩壓二極管流向地回路而形成的電流耗?；蛘咴诨芈分屑釉O升壓電路,使通訊接口適用范圍拓寬。用現有技術相比,本實用新型具有通訊可靠、適用范圍廣、省電池能源的特點。
- 專利類型實用新型
- 申請人清華同方股份有限公司;
- 發明人朱彥武;
- 地址100084北京市2670信箱212室
- 申請號CN99248662.9
- 申請時間1999年09月28日
- 申請公布號CN2409547Y
- 申請公布時間2000年12月06日
- 分類號G06F3/06;
