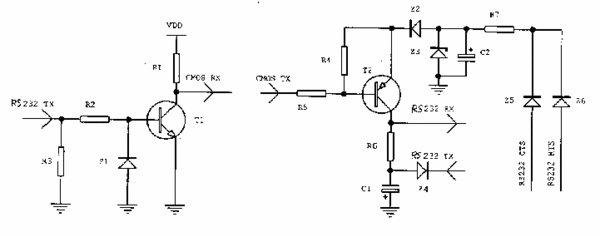

摘要：本發明公開了一種微型自記儀器與計算機連接用的通訊接口電路,真結構特點是,將CMOS電平轉換為RS232電平電路的正電源部分由二極管、電阻、穩壓二極管、電解電容組成。在回路中二極管起單向導電作用,可防止RS232的CTS端和RTS懸空情況下,電源從CMOS的TX端經電阻、穩壓二極管流向地回路而形成的電流耗?；蛘咴诨芈分屑釉O升壓電路,使通訊接口適用范圍拓寬。用現有技術相比,本發明具有通訊可靠、適用范圍廣、省電池能源的特點。
- 專利類型發明專利
- 申請人清華同方股份有限公司;
- 發明人朱彥武;
- 地址100084北京市2670信箱212室李國良
- 申請號CN99119704.6
- 申請時間1999年09月28日
- 申請公布號CN1289960A
- 申請公布時間2001年04月04日
- 分類號G06F3/06;
