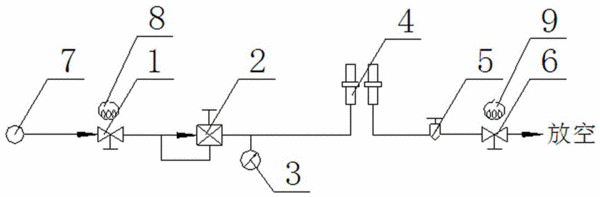

摘要：本實用新型公開了一種氣體檢漏裝置氣路系統，包括氮氣接口、第一二位二通電磁閥、穩壓閥、壓力表、二個二通接頭、針型閥和第二二位二通電磁閥，所述第一二位二通電磁閥的一端與所述氮氣接口的一端連接，所述第一二位二通電磁閥的另一端串聯所述穩壓閥后與所述壓力表的一端連接，所述壓力表的另一端串聯兩個所述二通接頭后與所述針型閥的一端連接，所述針型閥的另一端與所述第二二位二通電磁閥的一端連接，所述第二二位二通電磁閥的另一端放空。本實用新型提供一種氣體檢漏裝置氣路系統，采用氣路部件先檢漏后安裝方式后，可大大提高生產效率，達到了本實用新型的預期目的；本實用新型具有結構簡單、性能穩定和使用壽命較長的優點。
- 專利類型實用新型
- 申請人北京北分天普儀器技術有限公司;
- 發明人李洪盛;
- 地址100095 北京市海淀區高里掌路1號院15號樓3層1單元301
- 申請號CN201620922375.8
- 申請時間2016年08月23日
- 申請公布號CN206019939U
- 申請公布時間2017年03月15日
- 分類號G01M3/02(2006.01)I;
