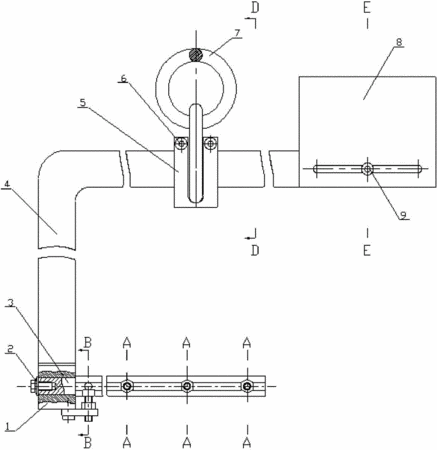

摘要：本實用新型公開了一種機油冷卻器的吊裝裝置，包括：連接桿，其包括水平段和豎直段，水平段的末端設有配重塊，豎直段的底端設有轉套；轉軸，其一端插設在轉套內，轉軸與水平段平行設置，轉軸上插設有圓銷，圓銷與轉軸垂直，待吊裝的機油冷卻器通過套入圓銷而掛靠在轉軸的一側；限位機構，其用來限制轉軸在180度范圍內轉動，限位機構包括：限位座，其固定在轉套的下端，限位座向轉軸方向凸出，限位座上并列設置兩個限位螺栓，該兩個限位螺栓分別處于轉軸的下方的兩側；以及限位桿，其插設在轉軸的側壁上，轉軸轉動時限位桿用來抵接在限位螺栓上；以及吊環機構，其活動的設置在水平段上。該裝置吊裝可靠，降低勞動強度。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人羅廣德;唐宗智;藍仁義;黎雪清;李廣生;李煥勇;文楨富;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201620995592.X
- 申請時間2016年08月30日
- 申請公布號CN205932914U
- 申請公布時間2017年02月08日
- 分類號B66C1/10(2006.01)I;
