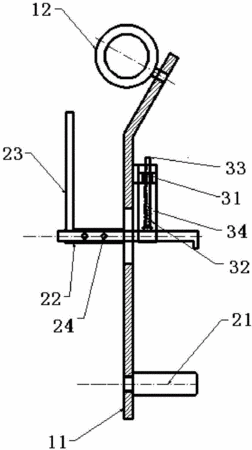

摘要:本實用新型公開了一種發動機皮帶輪吊具。該吊具包括:異型板起吊組件,其包括:異型板和吊環,異型板的中部開設有長條形防脫手柄穿孔,吊環固定到異型板的上端;以及皮帶輪鎖緊組件,其包括:防脫手柄組件和銷軸,所述防脫手柄組件又包括:鉸座和防脫手柄,所述鉸座軸向間隔開設有第一鉸接孔,并通過一端橫向固定在異型板的防脫手柄穿孔的側面;所述防脫手柄包括呈直角形端部固定的橫桿和豎桿,橫桿的外端部具有向下延伸的卡鉤,且橫桿的軸向間隔開設有第二鉸接孔;所述銷軸一端固定到異型板的下端。該吊具操作方便快捷,減輕了工人的勞動強度,在保證裝配質量的同時,提高了生產效率。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人陳峰;范陽輝;鐘健強;米發運;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201420161711.2
- 申請時間2014年04月02日
- 申請公布號CN203740856U
- 申請公布時間2014年07月30日
- 分類號B66C1/10(2006.01)I;
