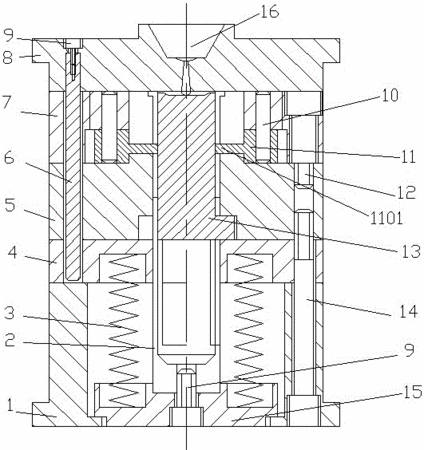

摘要：本實用新型涉及一種筒形注件多向抽芯模具，包括定模塊、轉盤、動模塊、墊塊、模腳圈，轉盤、動模塊內中部設置有注塑成型腔，注塑成型腔內設置有型芯，轉盤內圓周均布有若干滑塊，滑塊向型芯內延伸有抽芯部，抽芯部末端伸入注塑成型腔內并與型芯相接觸，定模塊中部設置有注塑接口，定模塊與轉盤的貼合面為分模面，定模塊下端設置有斜導塊，轉盤上開設有與斜導塊相配的斜槽，動模塊、墊塊上設置有利于斜導塊下端穿過的讓位槽，模腳圈內設置有頂出機構，頂出機構包括頂板，頂板上中部固定有三角頂套，頂板與墊塊之間均布有若干彈簧，本實用新型具結構簡單，設計合理，結構緊湊，實現了對筒形注件的多向抽芯，抽芯動作安全可靠，提高了生產效率。
- 專利類型實用新型
- 申請人福州大學;
- 發明人陳功振;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201620750797.1
- 申請時間2016年07月18日
- 申請公布號CN205929279U
- 申請公布時間2017年02月08日
- 分類號B29C45/26(2006.01)I;B29C45/33(2006.01)I;
