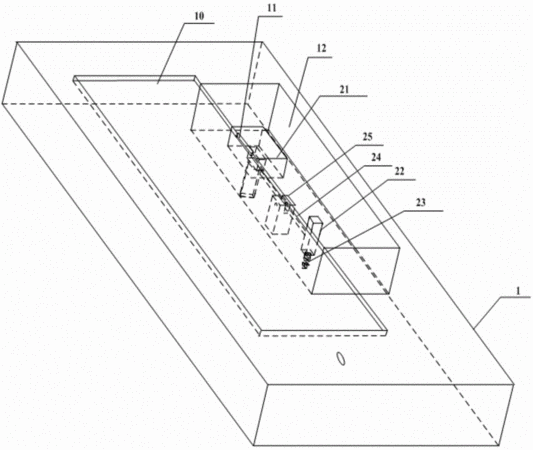

摘要：本發明涉及模具技術領域，公開了一種導光板模具。所述導光板模具，包括公模以及與所述公模配合的母模，其中，所述公模包括：形成導光板主體的主體模腔；位于所述主體模腔外側的至少一個卡耳鑲件，所述卡耳鑲件具有形成導光板卡耳的卡耳模腔；對應每個所述卡耳鑲件開設的容置槽；以及位于所述容置槽內的杠桿機構，所述卡耳鑲件連接于所述杠桿機構的從動端，所述杠桿機構的主動端連接有配重件，所述配重件底部連接有彈性部件；當所述公模和母模合模時，所述彈性部件壓縮于所述配重件的底部。采用該技術方案，卡耳鑲件可以隨杠桿機構上下運動，在開模時導光板卡耳處留有空間，因此可以防止導光板卡耳的拉?，F象，進而提高導光板的良率。
- 專利類型發明專利
- 申請人京東方光科技有限公司;京東方科技集團股份有限公司;
- 發明人苗向輝;
- 地址215021 江蘇省蘇州市工業園區海棠街2號
- 申請號CN201410221927.8
- 申請時間2014年05月23日
- 申請公布號CN104015304A
- 申請公布時間2014年09月03日
- 分類號B29C45/26(2006.01)I;B29C45/40(2006.01)I;
