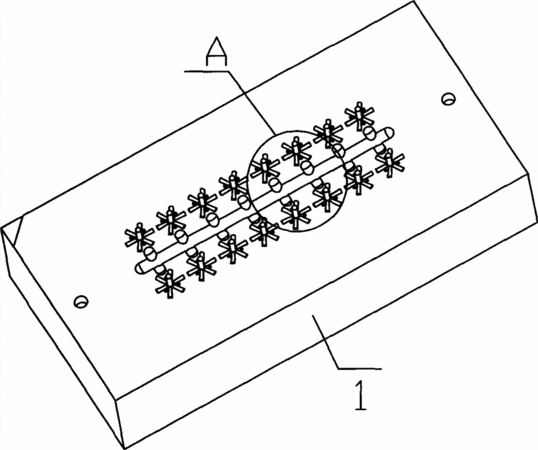

摘要：本發明公開了一種水輪機上的葉片固定座成型模具，包括公模、母模，所述的公模與母模結合面設有葉片固定座左半成型腔和葉片固定座右半成型腔。本發明將葉片固定座分成左右兩半來成型，將得到的左半部分和有半部分結合在一起，形成一個整體的葉片固定座。在設計模具的時候，成型葉片固定座六個葉片固定孔時，無需用到六個抽芯機構，在左半部分和右半部分上分別成型截面呈半圓形的凹槽，左半部分和右半部分的凹槽組合一起，就成了葉片固定孔。不采用抽芯機構后，本模具結構簡單，制造成本低，同時體積也更小，同樣大小的模具尺寸上可以一次性成型多個葉片固定座，本發明能一次成型八個葉片固定座，提高了產能效率。屬于模具技術領域。
- 專利類型發明專利
- 申請人青華科教儀器有限公司;
- 發明人葉青華;
- 地址315600 浙江省寧?？h科技園區科三路15號寧波青華科教儀器有限公司
- 申請號CN201210435785.6
- 申請時間2012年10月26日
- 申請公布號CN102922669B
- 申請公布時間2015年01月21日
- 分類號B29C45/26(2006.01)I;B29L31/08(2006.01)N;
